郑州沥青混合料的压实

温度对沥青混合料的压实也是非常显著的，通常高温沥青混合料比处于低温的同种混合料更易压实，一种较软的混合料—般必须在比硬混合料压实温度低的条件下压实。除了温度对压实有影响外，施工过程中对路面压实的影响也很大，具体有一下几点：

1、环境——郑州沥青混合料的压实

国外学者研究了控制热从热拌沥青混凝土传递到周围的温度环境，它包括：大气温度；风速；太阳热幅；混合料的初始温度；基层的初始温度；面层的厚度。研究表明：损耗到基层的热要超过大气层，因此在压实时，整个路表面随时间的温度分布是很重要的，基层温度、摊铺温度、大气温度和表面温度是影响冷却速率的四个最重要的因素。一般认为，普通沥青混合料在施工朗间，想要在80℃条件下减少空隙能力，显得更为困难。在沥青混合料表面温度达到80℃之前，若基层温度或厚度适于短时间碾压，那么就可使用振动压路机，以达到一定的压实效果。

2、面层厚度——郑州沥青混合料的压实

沥青混合料路面的厚度，包含三个意义：—是压实面层的绝对厚度；二是与混合料中骨料最大粒径有关的厚度，三是厚度均匀性。一般而言，面层越厚，混合料冷却速度就越慢，在温度下降到停止碾压以前用于压实的有效时间也就越长，面层越薄，热损耗越快，这就大大减小了压实的有效时间。当力求达到所需要的压实度时，集料的最大粒径和面层厚度之间的关系是重要的，从密度和平整度来看，集料最大粒径一般不能超过其厚度一半。面层厚度的均匀性关系到在面层中能够达到密度的均匀性。

3、路基的承载力——郑州沥青混合料的压实

通常情况下，路基承载力越高，面层越密实。由于混合料具有热塑性，在高温下沥青结合料起到润滑作用，易于压实，随着温度的降低，压实作业除了克服骨料间的内摩擦以外，还要克服粘滞阻力，因此混合料的温度持性，决定了混合料的碾压温度、碾压开始时间及碾压距离等参数。而见对于不同的沥青混合料类型，为了有效地提高压实效率，其压实机具的选择原则也不相同。由于不同的沥青具有不同的粘性特性，因此为了使沥青路面更好地压实，应首先通过试验确定，沥青的粘度——温度曲线，然后以280+-30mm2/s时温度为压实温度，压实过程中，理想的情况是粒料只向下位移，但水平位移不可避免，而这种水平位移代表混合料的位移，应使它降低到最小，以免发生裂缝或压实不足；为了避免水平位移，所用的压路机不必施加过大的压力，以使混合料产生超过限额的应力。

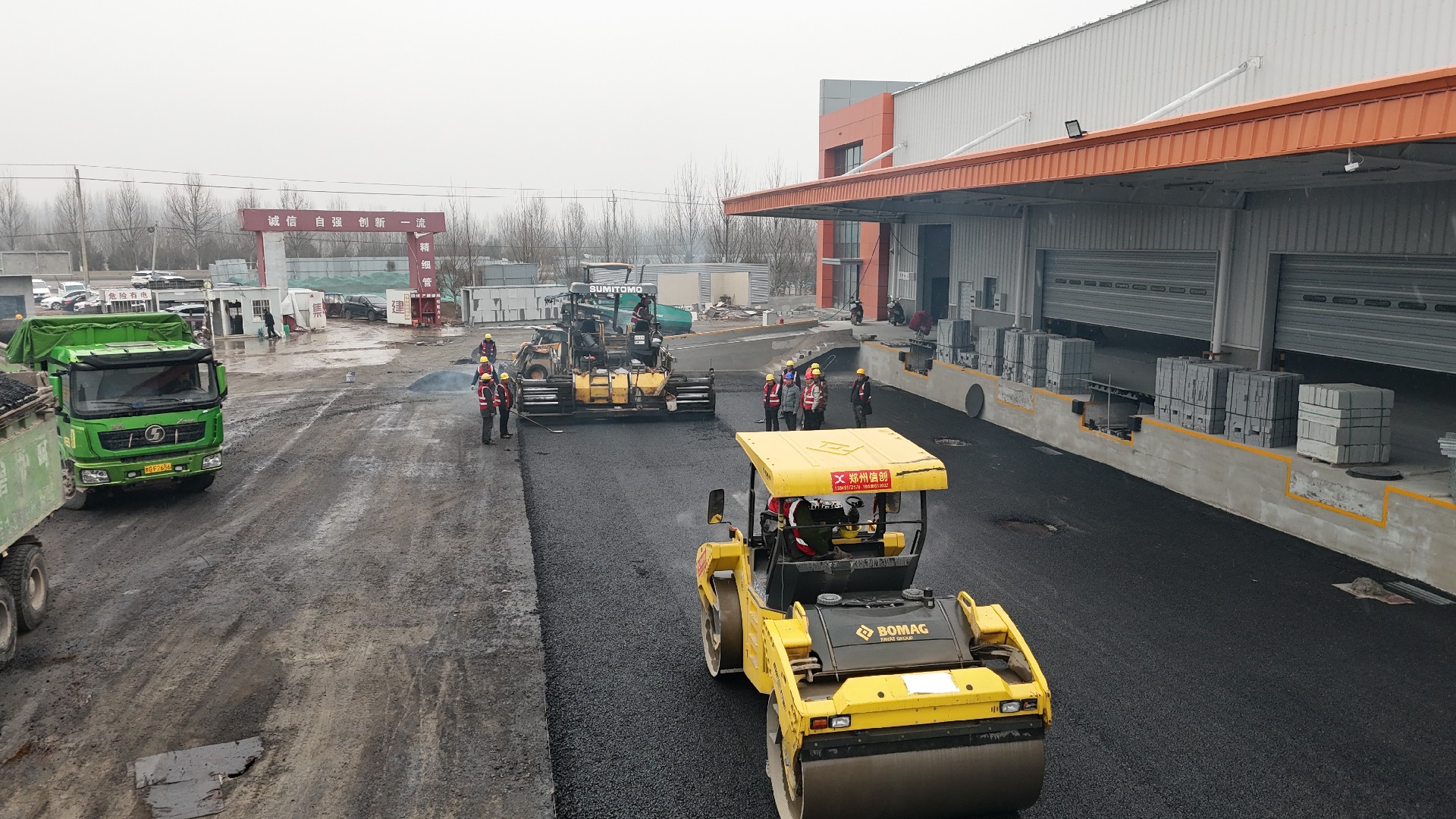

郑州沥青路面施工
