一、郑州SMA-13沥青混合料的拌和
1、拌和温度：沥青加热温度170℃-175℃，由于大量冷矿粉的掺入，集料加热温度在210-220℃，混合料出厂温度为180-190℃。出厂温度由试验室安排专人检测，发现温度不在此范围及时给拌和楼反馈。
2、拌和时间和拌和数量：
骨料进入拌缸的同时，木质素也进入拌缸，开始干拌，几秒后，矿粉和沥青进入拌缸，在沥青放完8秒后，矿粉放完，同时拌缸计时开始，从放骨料到拌缸开始计时约23秒，总生产时间66秒，每小时拌和产量147t。
3、木质素纤维填加方式，人工将木质素纤维投入纤维填加设备中，利用机械将纤维打碎，再利用空压机将打碎的纤维吹入拌缸和骨料、矿粉、沥青一起搅拌均匀，木质素纤维填加数量为沥青混合料总重量的0.3%。
4、抗剥落剂填加方式，根据沥青储罐中沥青的数量，按沥青质量的0.4%投入热熔沥青中，用强制搅拌法使抗剥离剂渗配均匀。
5、由于2#料中含有13%左右的3#料，而SMA-13路面3#料需求量相当少，3#料过多会造成路面碾压过程中推移，所以在生产过程中有40%×13%—2%=3.2%的3#料溢料，由于3#料溢料，就需预备装载机及时清掉废料仓中的3#料。
6、细集料一定要搭棚覆盖以免受潮，因为SMA混合料需要的细集料非常少，不超过15%，所以冷料仓的斗门开启度很小，如果细集料遭雨淋，就会造成集料干湿程度不同，遇到湿料时下得慢遇到干料时下得快，这样会严重影响4.75mm的通过率控制的精度，另外1#料和2#料用量大，我们各设置两个冷料仓供料。

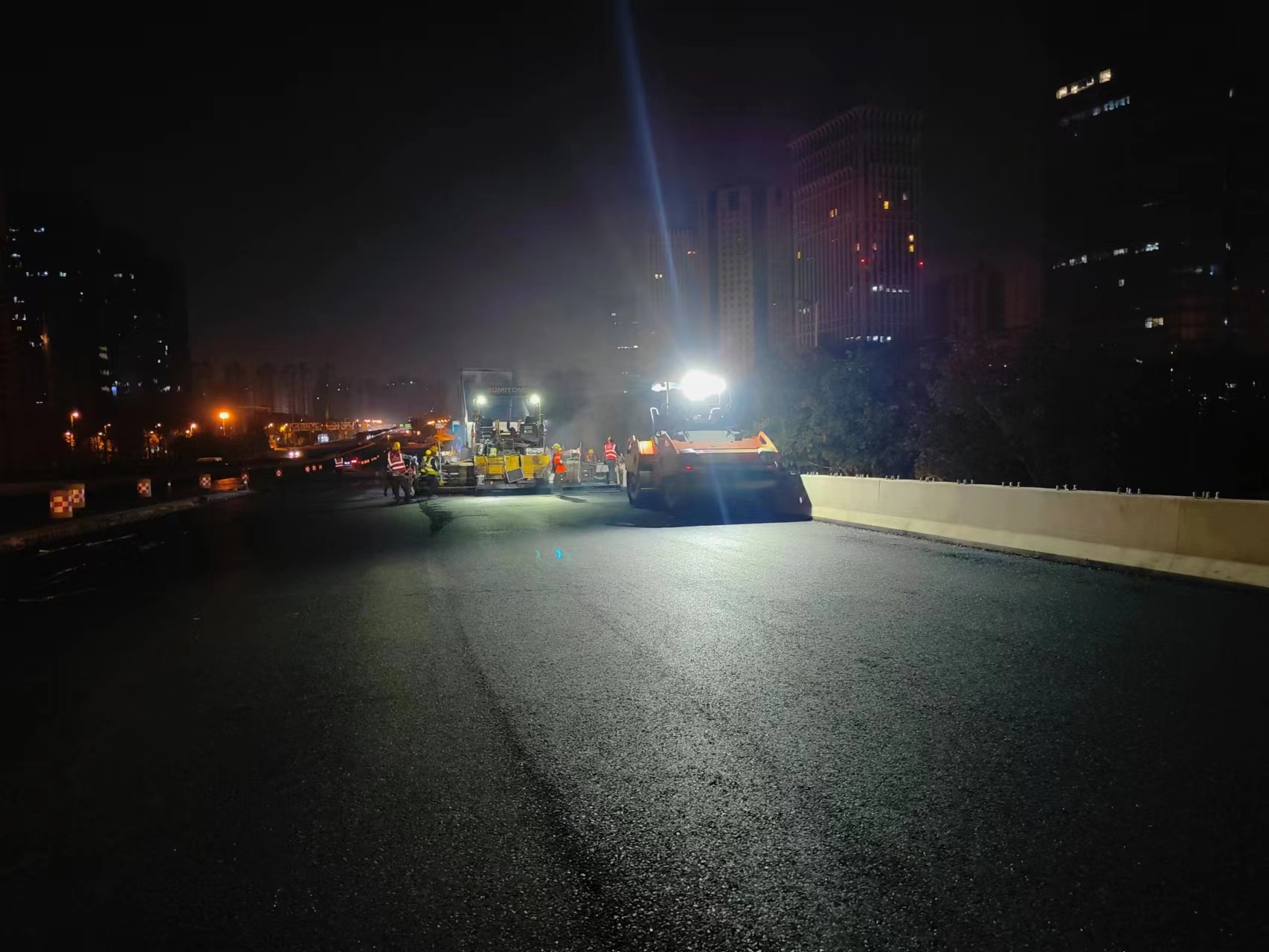

郑州沥青路面施工
