一、郑州改性沥青混合料的施工
(一)摊铺
改性沥青混合料的摊铺在执行普通沥青混合料摊铺要求外，还应做到：摊铺在喷洒有粘层油的路面上铺筑改性沥青混合料或SMA时，宜使用履带式摊铺机。摊铺机的受料斗应涂刷薄层隔离剂或防粘结剂。摊铺温度不低于160～C.
摊铺机必须缓慢、均匀、连续不问断地摊铺,不得随意变换速度或中途停顿，以提高平整度,减少混合料的离析。改性沥青混合料及SMA混合料的摊铺速度宜放慢至1～3m/min。当发现混合料出现明显的离析、波浪、裂缝、拖痕时,应分析原因,予以及时排除.摊铺系数应通过试验段取得,一般情况下改性沥青SMA的压实系数在1.05左右.摊铺机应采用自动找平方式，中、下面层宜采用钢丝绳或铝合金导轨引导的高程控制方式,铺筑改性沥青或SMA路面时宜采用非接触式平衡梁。
（二)压实与成型
改性沥青混合料除执行普通沥青混合料的压实成型要求外,还应做到：初压开始温度不低于150~C，碾压终了的表面温度应不低于900C.
摊铺后应紧跟碾压，保持较短的初压区段,使混合料碾压温度不致降得过低。碾压时应将压路机的驱动轮面向摊铺机，从外侧向中心碾压。在超高路段则由低向高碾压，在坡道上应将驱动轮从低处向高处碾压。
改性沥青SMA路面宜采用振动压路机或钢筒式压路机碾压。振动压路机应遵循“紧跟、慢压、高频、低幅”的原则.不得采用轮胎压路机碾压,以防沥青混合料被搓擦挤压上浮，造成构造深度降低或泛油.
应密切注意SMA碾压产生的压实度变化，以防止过度碾压。
(三)接缝
改性沥青混合料路面冷却后很坚硬，冷接缝处理很困难，因此应尽量避免出现冷接缝。摊铺时应保证充分的运料车，满足摊铺的需要，使纵向接缝成为热接缝。在摊铺特别宽的路面时，可在边部设置挡板。在处理横接缝时，应在当天改性沥青SMA路面施工完成后，在其冷却之前垂直切割端部不平整及厚度不符合要求的部分(先用3m直尺进行检查）,并冲净、干燥，第二天，涂刷粘层油，再铺新料。其他接缝做法执行普通沥青混合料路面施工要求.
（四）开放交通及其他
1、需要提早开放交通时，可洒水冷却降低混合料温度.
2、改性沥青路面的雨期施工应做到：密切关注气象预报与变化，保持现场、沥青拌合厂及气象台站之间气象信息的沟通，控制施工摊铺段长度,各项工序紧密衔接.运料车和工地应备有防雨设施，并做好基层及路肩排水的准备。
3、改性沥青面层施工应严格控制开放交通的时机。做好成品保护，保持整洁，不得造成污染，严禁在改性沥青面层上堆放施工产生的土或杂物，严禁在已完成的改性沥青面层上制作水泥砂浆等可能造成污染成品的作业。

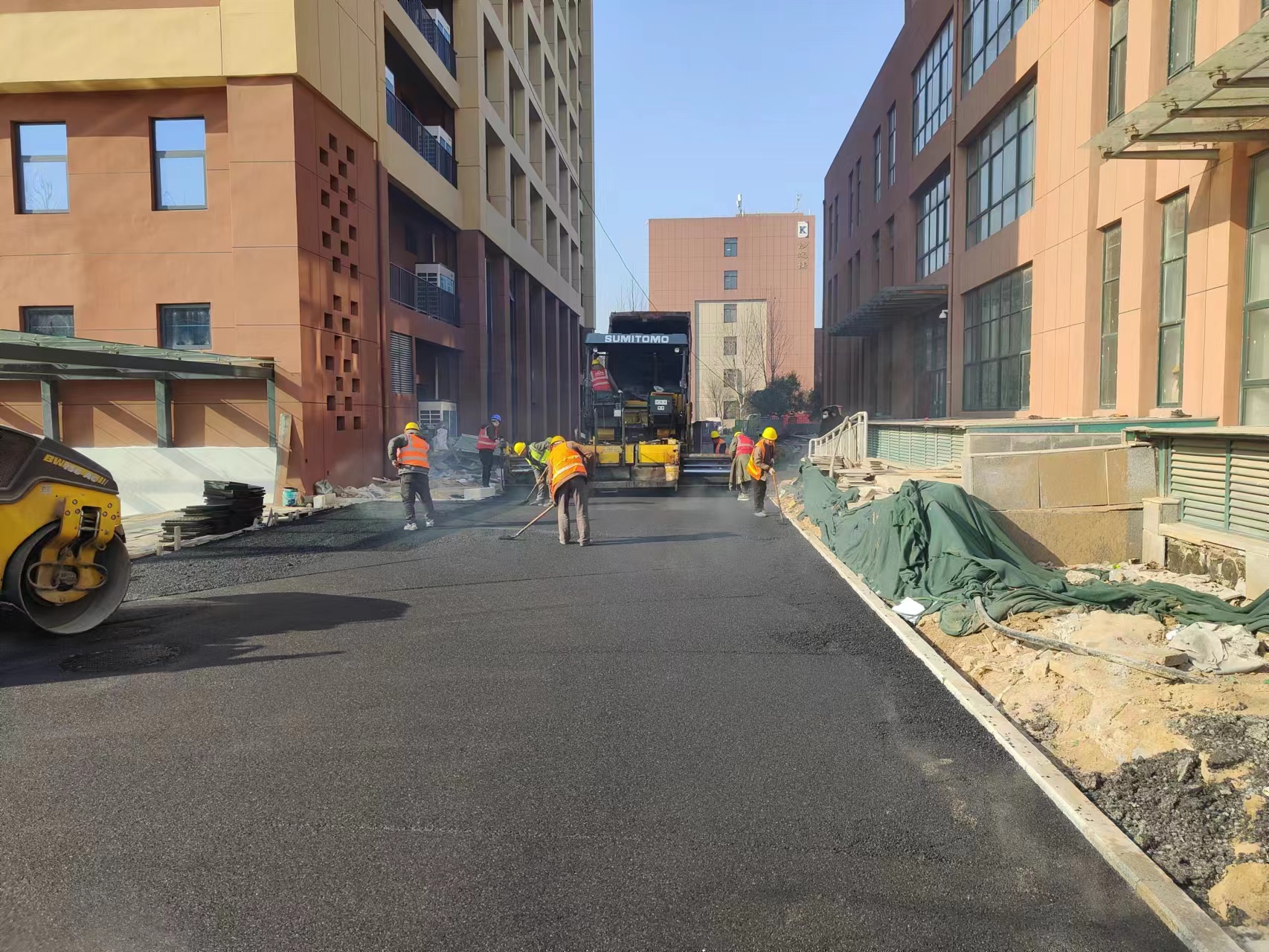

郑州沥青路面施工
