一、郑州SMA沥青碾压及成型
SMA施工必须有足够的压路机，压路机的最少数量根据与铺筑速度匹配的原则，由压路机的碾压宽度、碾压速度、要求的碾压遍数计算配置。
混合料摊铺后，必须紧跟着在温度高的状态下开始碾压，不能等候。除必要的加水等短暂歇息外，压路机在各阶段的碾压过程中要连续不间断进行。同时也不得在低温状态下反复碾压SMA，以防磨掉石料棱角或压碎石料，破坏集料嵌挤。
SMA路面初压采用刚性碾静压。每次碾压直至摊铺机跟前，初压区的长度一般不宜大于20米。碾压时两台压路机同时进行，初压遍数为1遍，以保证尽快进行复压。SMA路面的复压紧跟在初压后进行，如果经试验证明直接使用振动压路机初压不造成推拥，也可直接用振动压路机初压。若发现初压有明显推拥，要检查混合料的矿料级配及油石比是否合适。复压采用重型振动压路机进行，碾压遍数不少于3-4遍；也可用刚性碾静压，碾压遍数不少于6遍。终压采用刚性碾紧接在复压后进行，以消除轮迹，碾压遍数为1遍，若复压后无明显轮迹或终压看不到明显效果时可不再终压。允许采用振动压路机同时进行初压、复压、终压一气呵成。
振动压路机碾压SMA应遵循“紧跟、慢压、高频、低幅”的原则，即压路机必须紧跟在摊铺机后面碾压，碾压速度要慢，要均匀，并采取高频率、低振幅的方式碾压。压路机应紧跟摊铺机向前推进地碾压，碾压段长度大体相同，每次碾压到摊铺机跟前后折返碾压。碾压速度不超过5KM/h。
对SMA路面来说，由于它的集料嵌挤作用，可压实程度不大，压实度比较容易达到，可粗集料之间还是有一层沥青结合料膜，在高温状态下，它相当于润滑油的作用，所以只有在温度降下来以后才能稳定，在高温状态下碾压，沥青结合料的黏度毕竟很低，集料嵌挤也只是棱角部分接触，反复地碾压，集料之间不能达到最终稳定状态，不管碾压多少遍，粗集料之间的相对位置总可以多少有些位移，只能是集料不断地往下走，玛蹄脂一点点的向上浮，这是一对矛盾的两个方面，正因为如此，SMA结构就特别容易出现过碾压的毛病，除了可能压碎碎石外，还会使玛蹄脂部分上浮，构造深度减少，达不到SMA的目的。因此虽然SMA在高温下可以方便地碾压，而且主要依靠粗集料的嵌挤达到稳定，过碾压是SMA的大忌。为防止过度碾压，在压实度达到98%以上或者现场取样的空隙率不大于6%后，终止碾压。如碾压过程中发现有沥青玛蹄脂部分上浮或石料压碎、棱角明显磨损等现象时，碾压立即停止，并分析原因。

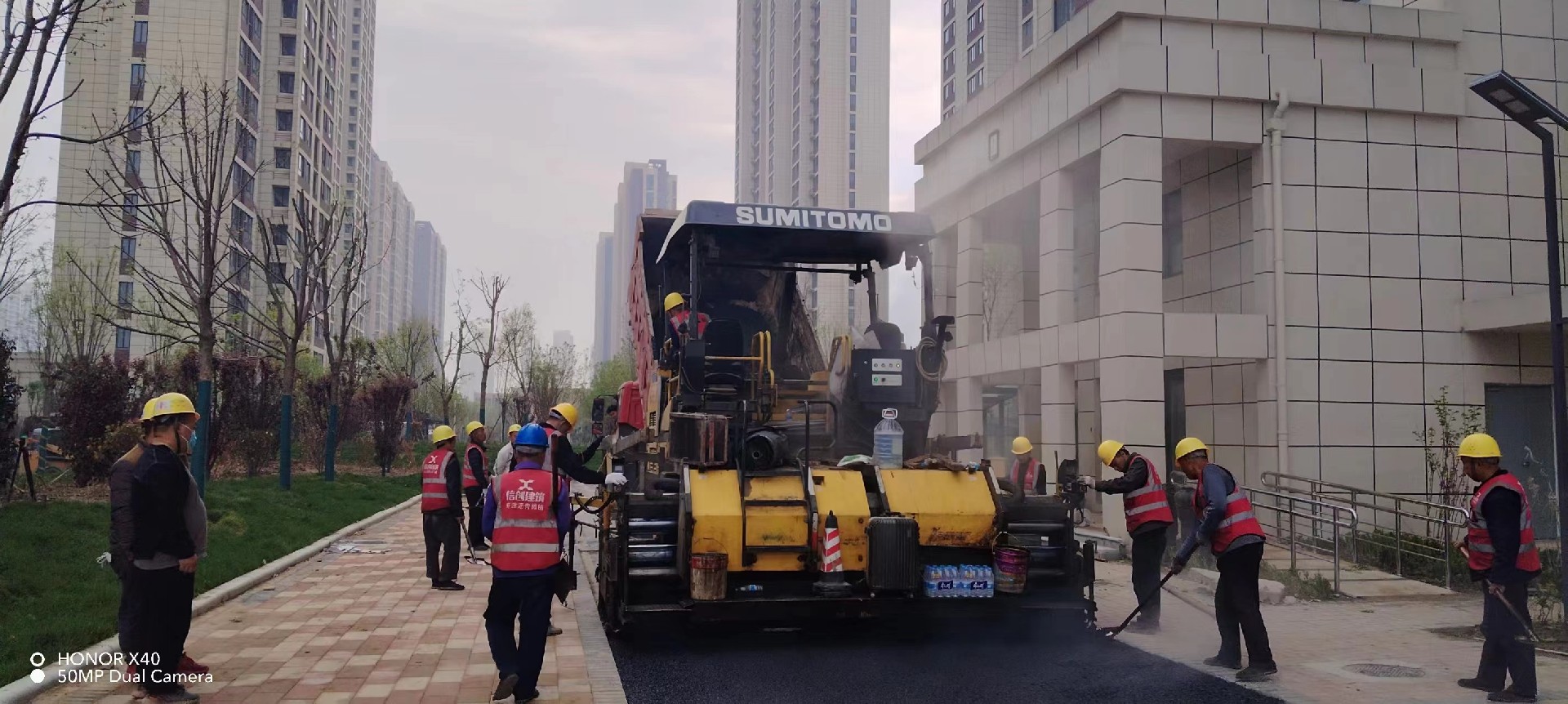

郑州沥青路面施工
