一、郑州SBS沥青施工工艺
1、材料质量控制：经常检查集料规格、品种、扁平细长颗粒、含泥量、含水量、风化石含量等。如果外观检查认为颗粒组成不正常，则进行必要的筛分试验。经常检查矿粉的色泽是否正常，有无团结块和明显的粗颗粒情况。进场材料要按规范进行检验，尽可能加大抽检密度，不合格的材料坚决退场。堆料场要进行场地硬化，避免将堆料场的土混入碎石中。不同规格的料堆间设置隔离墙，以免不同规格碎石混杂在一起。料堆要有明显标示，防止上料时装错料。
2、改性沥青制作：改性沥青采用2台奥地利novophalt改性设备进行现场制作。其主要工艺如下：（1）、在加热基质沥青并泵入改性设备前掺入抗剥落剂，应保证掺量符合设计要求（基质沥青的0.3%），严防漏掺。（2）、改性沥青的制作温度：基质沥青加热到160℃～165℃时，泵入到改性设备。控制导热油温度，同时考虑到胶体磨对sbs的高速剪切也会使温度升高，严格控制制备温度；sbs的加热温度不宜超过190℃，在160℃～180℃时，sbs具有较好的柔韧性，并易于加工；当sbs加热温度超过190℃时，sbs就会被不同程度地氧化、焦化、分解、降解，造成使用性能下降。加强对操作工人的管理，保证sbs掺量。为确保改性沥青的质量，安排专人对每锅油的制作时间、温度、sbs掺量进行登记。试验室按规定频率（观测颗粒粒径和均匀性频率不小于30%，软化点和针入度每日检测2次）对改性沥青质量进行抽检，发现问题及时处理。
3、sbs沥青混合料的拌和：其拌和工艺如下：（1）拌和操作人员要掌握设备的性能特点，确保拌和设备运行良好，温控、计量等各项性能可靠，混合料级配、沥青用量和拌和效果应满足规定要求。拌和机计量控制主要是抓冷料的供给，其目标是调整在单位时间内始终均匀地保持有与目标配合比相同比例的集料进入拌和机，只有按这样的配合比进料，才能保证集料级配的准确。（2）lb2000每槽拌和料按1600kg控制，通过现场试验确定，干拌时间为5s，加入沥青后湿拌时间为40s，拌和成料装入成品仓，周期为60s，这样拌和出的沥青混合料均匀一致、无离析、无花白现象。严禁为提高产量任意缩短拌制时间。（3）拌和温度控制在以下范围内：集料温度保持在180℃～190℃之间，改性沥青温度控制在160℃左右，不应超过180℃；出料温度控制在175℃～185℃之间，不能超过195℃或低于170℃，每车料出厂前均应检测温度，不合要求的不能送往现场。（4）由于开始拌和时的集料温度难以控制，因此应将温度稳定前的料放掉，以免影响初期拌和混合料的质量。（5）应尽量控制集料的含水量，防止由于含水量太大导致集料不能充分烘干，直接影响混合料质量。细集料（尤其是石屑）要始终保持干燥，因为潮湿的石屑容易成团结块，容易影响其级配组成。
4、sbs改性沥青混合料的运输：根据拌和楼和摊铺机生产能力以及运距计算车辆数，保证摊铺机摊铺时前面常保存有4～5辆待卸车，运输车辆采用大吨位运输车，保证运力满足要求。运输前对车辆性能进行检修，应使用性能良好的运输车，防止运料过程中车坏。运输车辆的车厢应清扫干净，并洗刷油水混合物，严禁有泥沙或其它杂物残留车厢；为防止沥青混合料与车厢板粘结，在车厢侧板和底部涂1：3的柴油水混合液。装料过程中，为减少沥青混合料的粗细颗粒离析现象，应缩短出料口到车厢的装料距离，往车厢内装一斗料，车就移动一次位置。

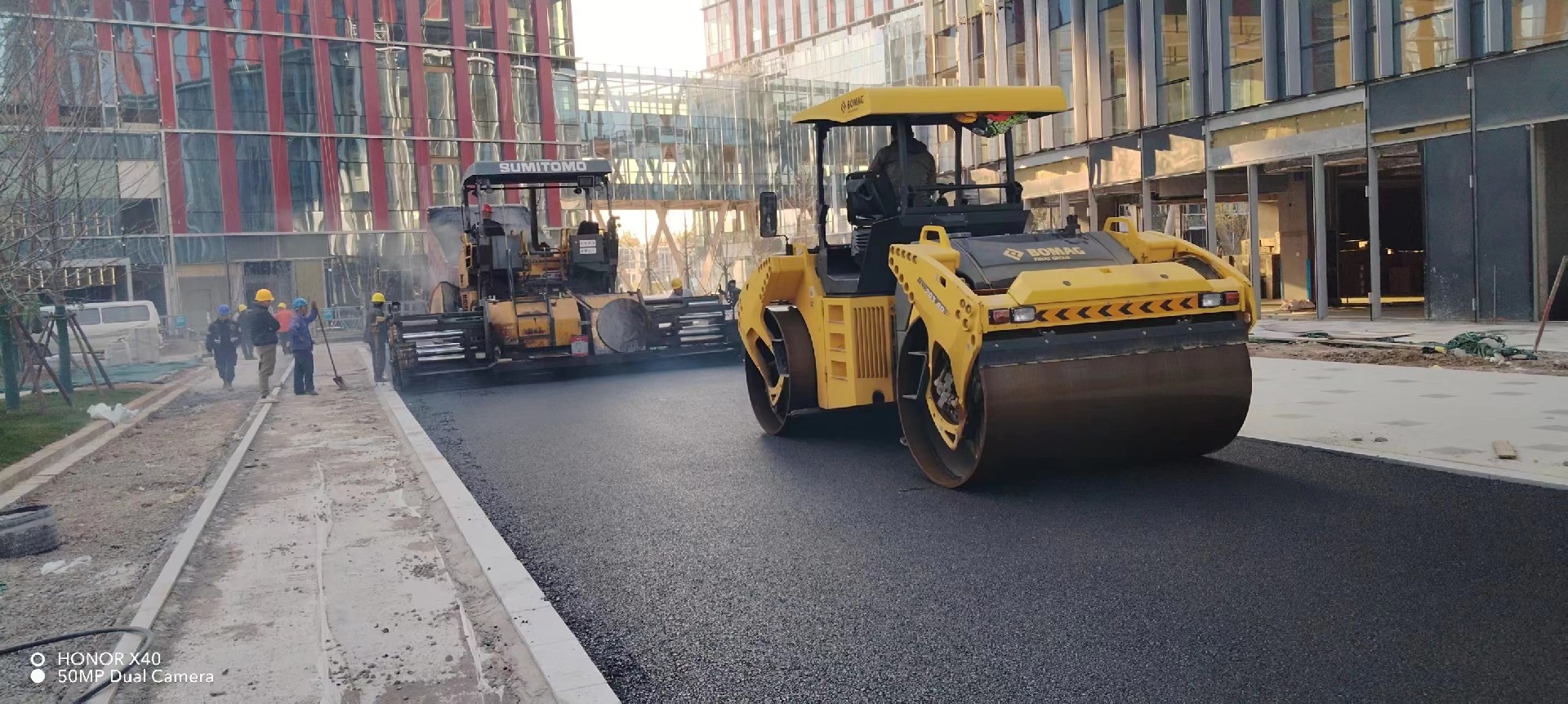

郑州沥青路面施工
