一、郑州SMA沥青的拌制
生产SMA采用间歇式沥青拌和机拌和，拌和机应配备良好的二级除尘装置和木质素纤维添加装置。施工过程中还需特别注意以下几点：
（1）沥青混合料拌和时间应以混合料拌和均匀，所有矿料颗粒全部裹覆沥青结合料为度。建议SMA的拌和时间及加料次序：粗集料投入的同时自动加入木质素纤维，干拌15s-18s，经干拌后喷入沥青再投入矿粉湿拌48s-52s。要严格控制油石比和矿料级配，避免油石比不当而产生泛油和松散现象。
（2）由于SMA使用了SBS改性沥青，拌和时严格控制温度沥青加热温度控制在165℃-170℃，矿料加热温度控制在185℃-195℃，混合料出厂温度控制在170℃-185℃，当混合料超过195℃时，予以废弃。
（3）每台拌和机开拌后每天上午、下午各取一组混合料试样，通过抽提试验和马歇尔试验对矿料级配，沥青用量，混合料的密度和空隙率VV、VMA、VCA等指标进行调控，同时检测其稳定度和流值。

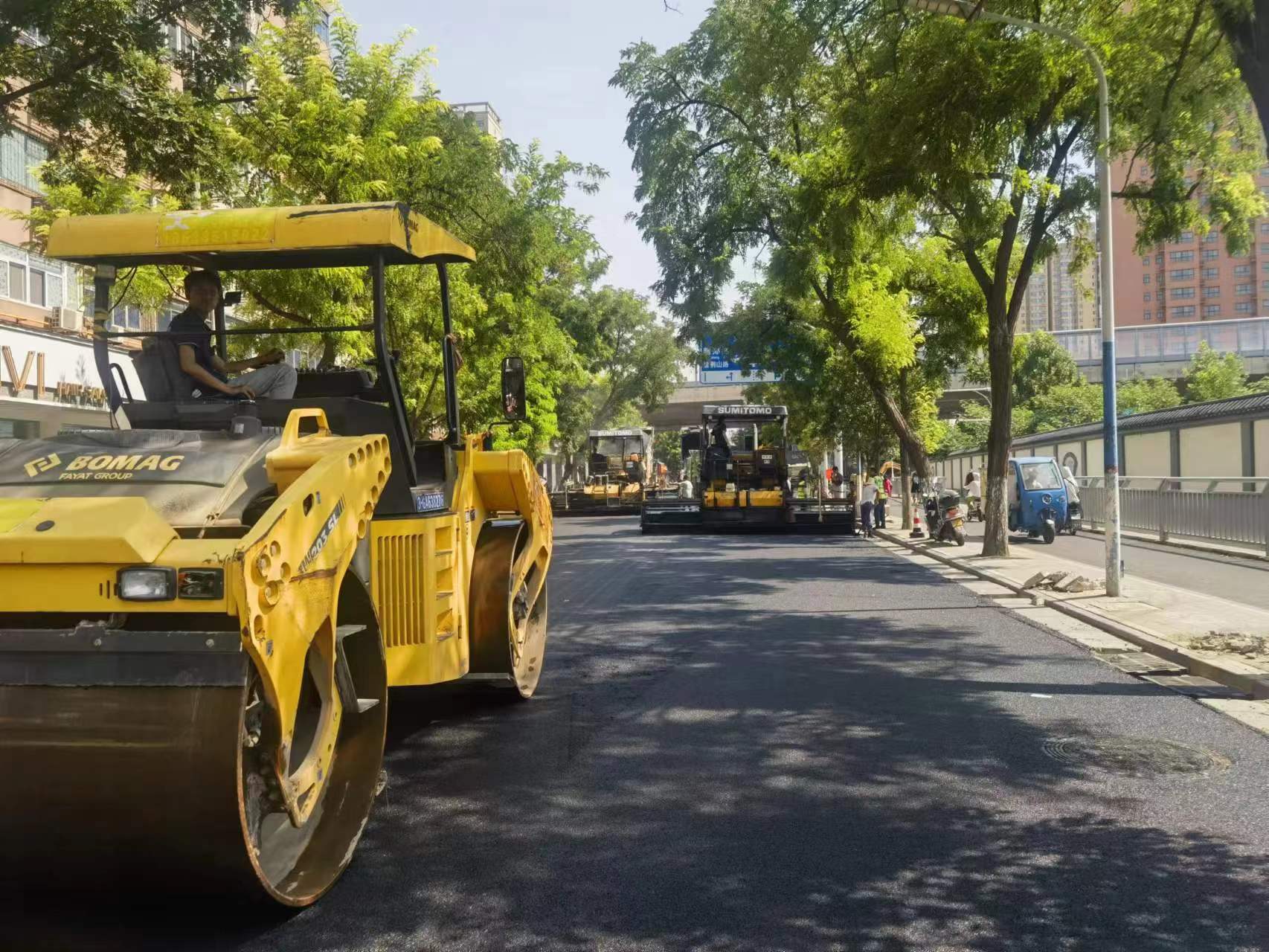

郑州沥青路面施工
