郑州沥青路面施工碾压工艺流程

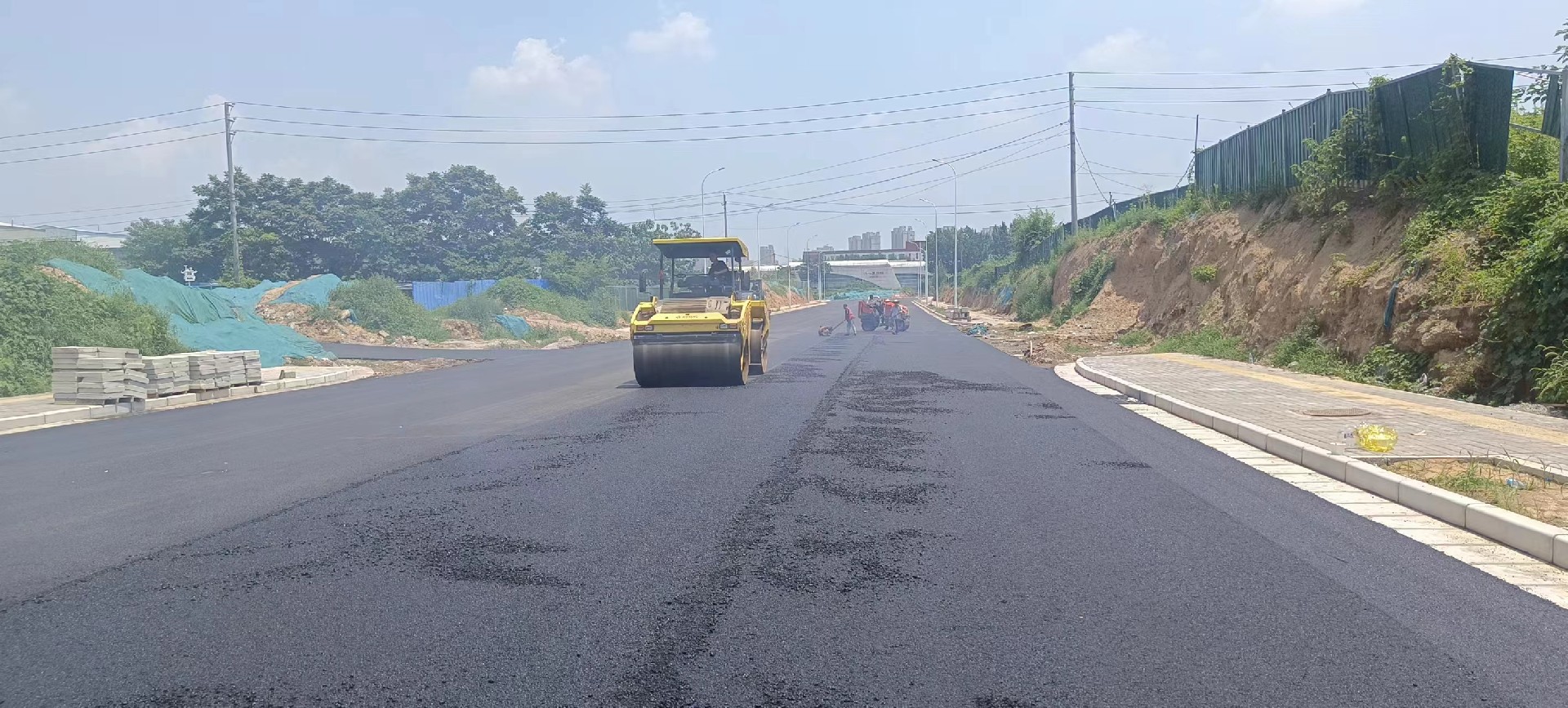

郑州沥青路面摊铺施工

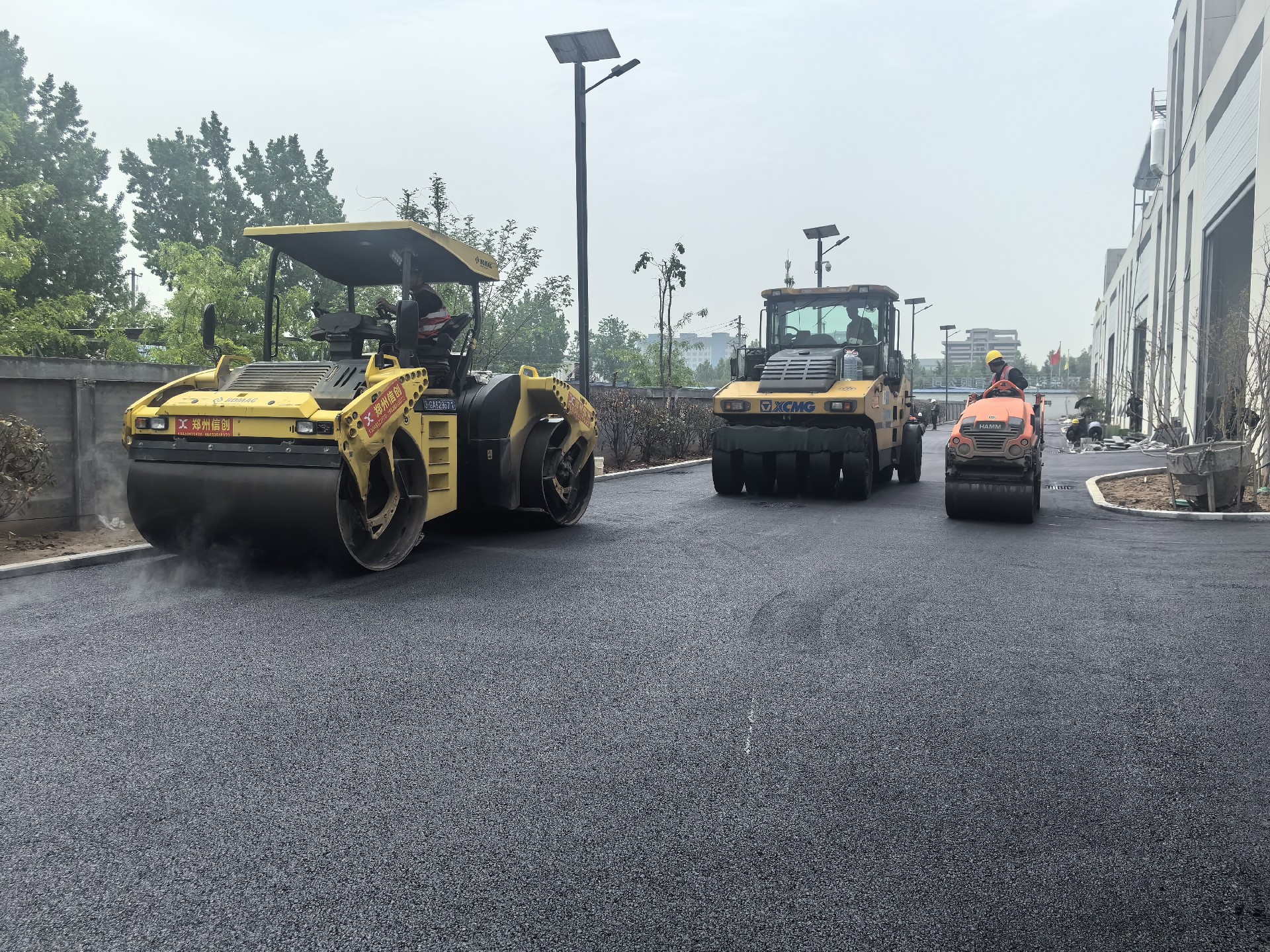

郑州沥青路面施工

碾压工艺流程：郑州沥青路面施工

1、选择合理的压路机组合方式及碾压步骤，以达到最佳结果。郑州沥青路面施工

2、沥青混合料的压实应按初压、复压、终压（包括成型）三个阶段进行。遵循“高温、紧跟；匀速、慢压；高频、低幅；先边、后中”的方针。压路机必须紧跟在摊铺机后面碾压，并采取高频率、低振幅的方式碾压。郑州沥青路面施工

3、东北地区改性沥青混合料一般初压温度不低于155℃，终压完成的温度不低于100℃；普通沥青混合料一般初压温度不低于135℃，终压完成温度不低于80℃。郑州沥青路面施工

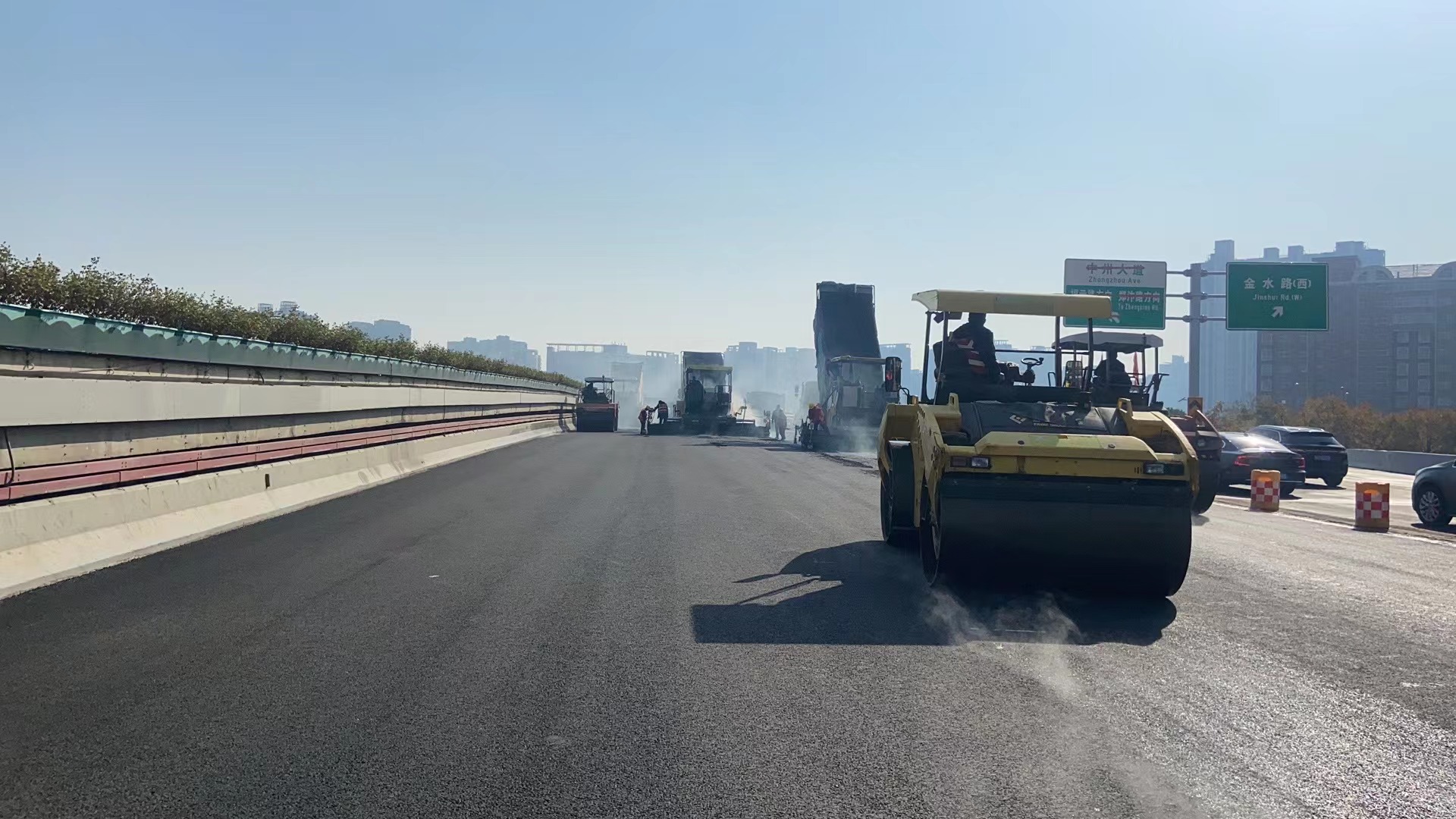

4、初压郑州沥青路面施工

初压应在混合料摊铺后较高温度下进行，并不得产生推移、发裂，压实温度应并符合施工技术规范的要求。压路机应从外侧向中心碾压。相邻碾压带应重叠宽度不少于20cm，最后碾压路中心部分，压完全幅为一遍。当边缘有挡板、路缘石、路肩等支挡时，应紧靠支挡碾压。并不得损坏缘石。初压采用双钢轮压路机碾压1～2遍。初压后检查平整度、路拱，必要时予以适当修整。碾压时将驱动轮面向摊铺机。碾压路线及碾压方向不突然改变而导致混合料产生推移。压路机起动、停止必须减速缓慢进行。郑州沥青路面施工

5、复压郑州沥青路面施工

复压紧接在初压后进行，采用轮胎压路机时，总质量不小于25t。轮胎充气压力不小于0.55Mpa，相邻碾压带重叠1/3-1/2的碾压轮宽度。当采用振动压路机时，振动频率为35-50HZ，振幅为0.3-0.8mm，并根据混合料种类、温度和层厚选用，层厚较厚时选用较大的频率和振幅，相邻碾压带重叠宽度为10-20cm，振动压路机倒车时先停止振动，并在向另一方向运动后再开始振动，以避免混合料形成鼓包。郑州沥青路面施工

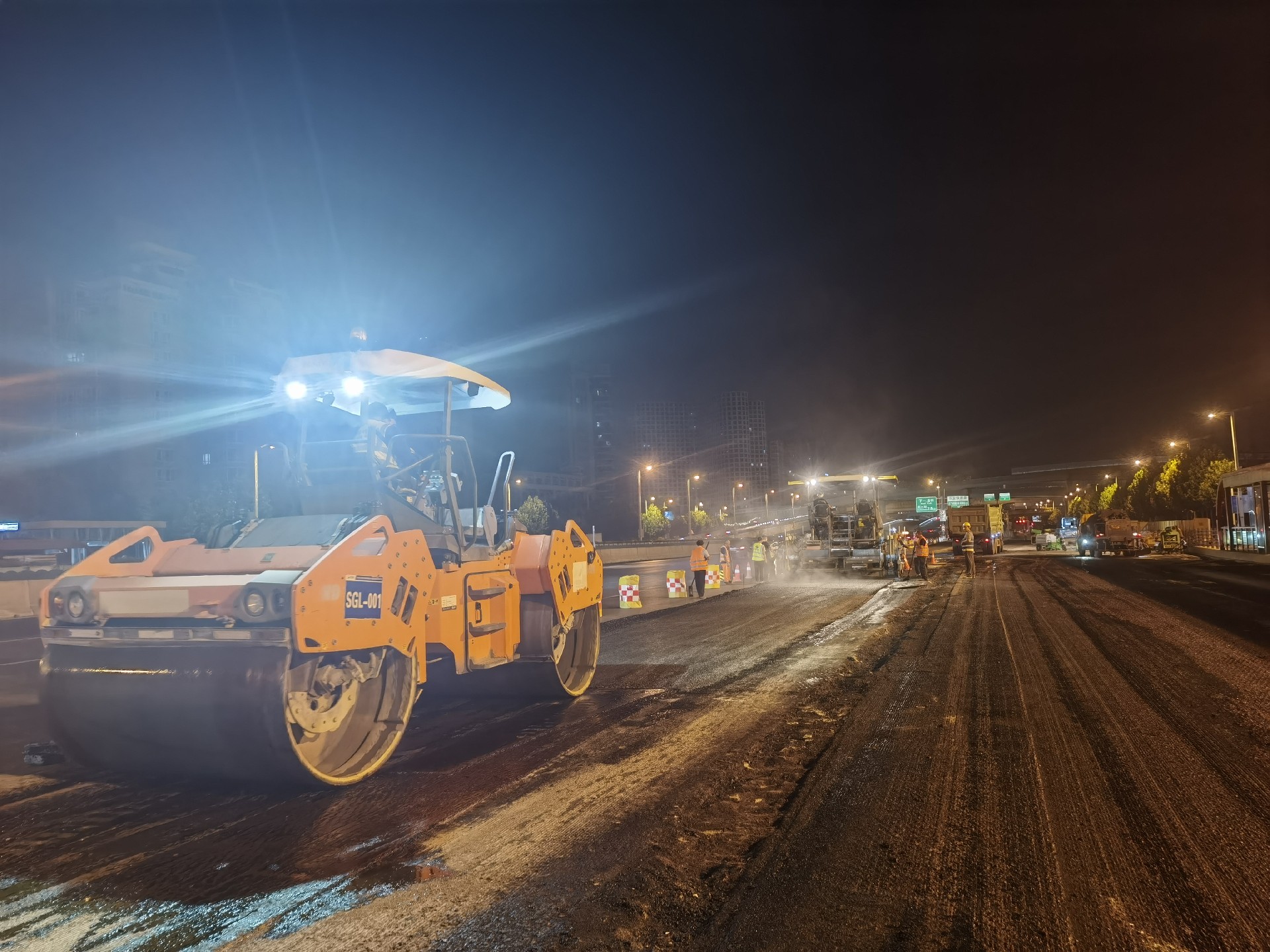

郑州沥青路面碾压

6、终压郑州沥青路面施工

终压紧接在复压后进行。终压选用双轮钢筒式压路机或关闭振动的压路机碾压，不少于两遍，并无轮迹。路面压实成型的终了温度应符合要求。郑州沥青路面施工

7、初压、复压、终压按温度划分碾压段落，并以标牌设置明显段落标志，以便操作人员辨识，施工现场设工长指挥，并配备质检员对摊铺厚度、碾压顺序、碾压遍数、碾压速度、碾压温度等专岗检查。郑州沥青路面施工

8、压路机每条碾压带在纵向错开1米，压路机每次应由两端折回的位置阶梯形的随摊铺机向前推进，各碾压区域的形状为平行四边形，摊铺机连续摊铺的过程中，压路机不得随意停顿，确保面层平整度良好。郑州沥青路面施工

9、不得在低温状态下作反复碾压，以防石料棱角磨损、压碎、破坏集料嵌挤。郑州沥青路面施工

10、压路机碾压过程中有沥青混合料沾轮现象时，可向碾压轮洒少量水或洗衣粉水，严禁洒柴油。郑州沥青路面施工

11、东北地区，在使用胶轮压路机时，为了极大的减少沥青混合料的温度降低较快引起的粘轮出坑现象，以及胶轮在碾压过程中的不断喷洒隔离剂等对施工人员和环境的影响。胶轮压路机轮胎处采用3mm水晶板进行围挡，水晶板为装修材料，有耐热性、密闭性、透光性，可以有效防止轮胎外露温度下降过快出现混合料粘轮现象。轮胎正前方、后方水晶挡板可以掀起，方便施工作业人员在施工作业开始时涂抹隔离剂。郑州沥青路面施工

12、压路机不得在未碾压成型路段上中途停留、加水加油、调头转向或急刹车。压路机加水加油时可停在附近桥涵上。当压路机来回交替碾压时，前后两次停留地点应相距10m以上，并应驶出压实起始线3m以外。在当天成型的路面上，不得停放各种机械设备或车辆，不得散落矿料、油料等杂物。郑州沥青路面施工

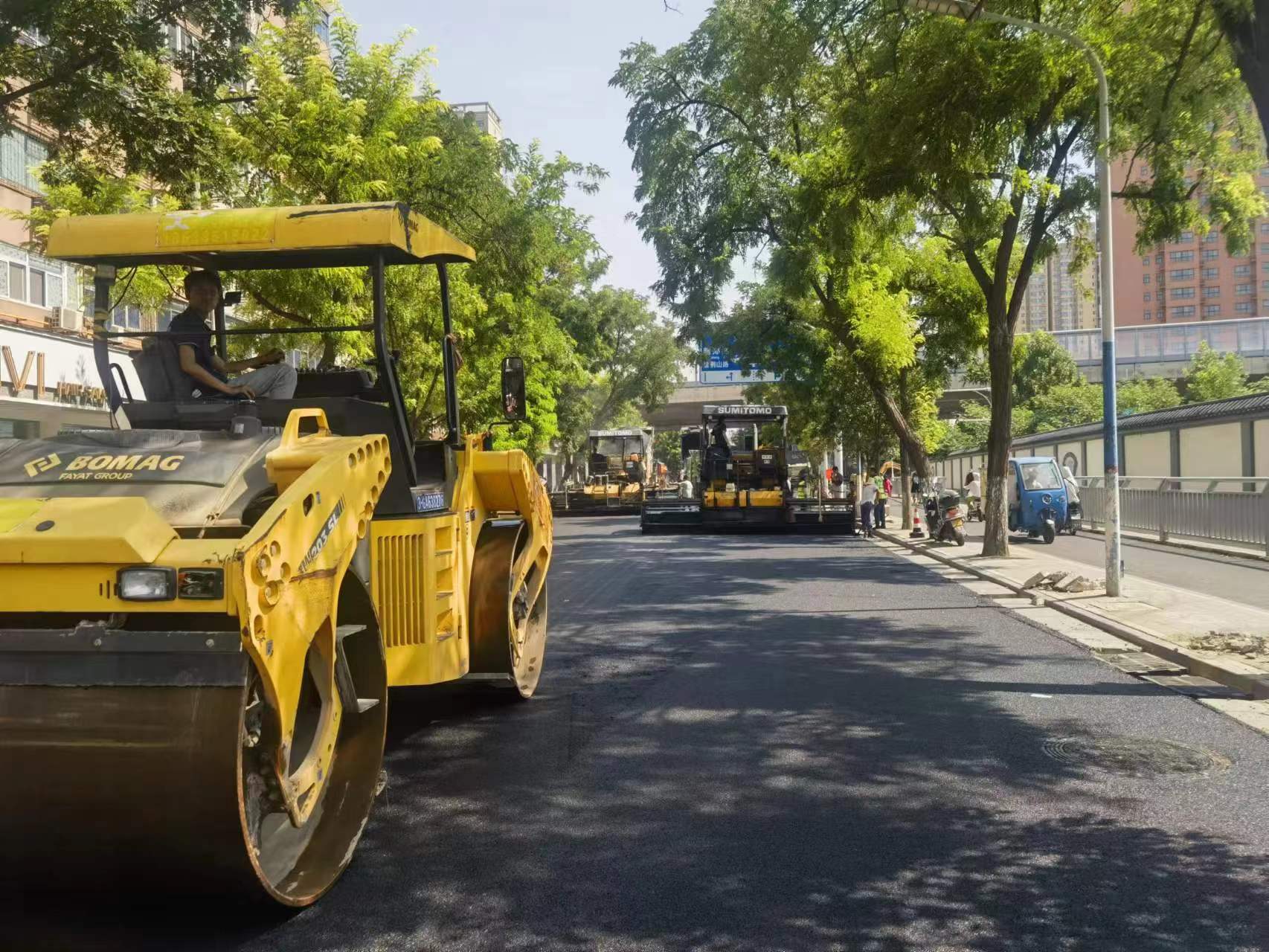

郑州沥青路面施工厂家
