一、橡胶沥青生产——郑州橡胶沥青生产及封层
1.橡胶沥青主要技术指标
由于我国现行的《沥青路面施工技术规范》(JTG F40-2004)中没有橡胶沥青的技术指标要求，在工程实践中只能参考我国现行改性沥青产品的技术标准和美国亚利桑那州和加州橡胶沥青技术
标准。——郑州橡胶沥青生产及封层
2.橡胶沥青生产工艺和控制参数
在大量室内试验的基础上，制定橡胶沥青生产工艺和控制参数:——郑州橡胶沥青生产及封层
(1)采用20目橡胶粉，掺量为20%;(2)基质沥青快速加热温度190~218℃;(3)橡胶沥青发育时间45~60min;(4)橡胶沥青在190~200℃时储存时间控制在2.5h之内;(5)橡胶沥青190℃黏度大于或等于2.5Pa·s。
二、橡胶沥青碎石封层施工——郑州橡胶沥青生产及封层
1.橡胶沥青洒布——郑州橡胶沥青生产及封层
橡胶沥青洒布前，应封闭施工路段交通，彻底清扫下承层，同时要对洒布车进行认真调试标定。
橡胶沥青酒布量按2.2~2.4kg/㎡控制。起步和终止位置应铺油毛毡，以准确进行横向衔接，洒布车经过后应及时取走油毛毡。纵向衔接应与已洒布部分重叠10cm左右，撒铺碎石前禁止任何车辆、行人通过橡胶沥青层。
2.碎石加热、过筛、除尘及温度控制碎石需经沥青拌和楼加热到150~160℃，并经过筛、除尘，撒布温度不低于130℃。——郑州橡胶沥青生产及封层
3.碎石撒布——郑州橡胶沥青生产及封层
(1)调试和标定 撒布前要对撒布车进行认真调试和标定。
(2)时间间隔与撒布量
橡胶沥青洒布后，碎石撒布车应立即紧跟其后撒布碎石。碎石撒布要均匀，具体撒布量为15kg/m+1kg/m2，覆盖率85%以上;对于局部碎石撒铺量不足的地方，应人工补足。
郑州沥青路面施工
4.封层碾压——郑州橡胶沥青生产及封层
碎石撒布后，轮胎压路机应立即紧跟碾压，碾
压速度2~2.5km/h，碾压过程中压路机不得随意制动或掉头，碾压必须在10~20min内完成。碾压完成直至封层冷却至常温后，清扫车清扫收集浮石，彻底封闭交通。
5.横向接缝处理——郑州橡胶沥青生产及封层
对于横向接缝，应在接缝处放置长度与洒布宽度同宽的油毛毡，宽度为50cm，待洒布后将其取走，以保证横向接缝垂直。
6.碎石表面洒布黏层油——郑州橡胶沥青生产及封层
在沥青混合料施工前，在封层的碎石表面喷洒少许黏层油。黏层油洒布量宜控制在0.2kg/m左右。

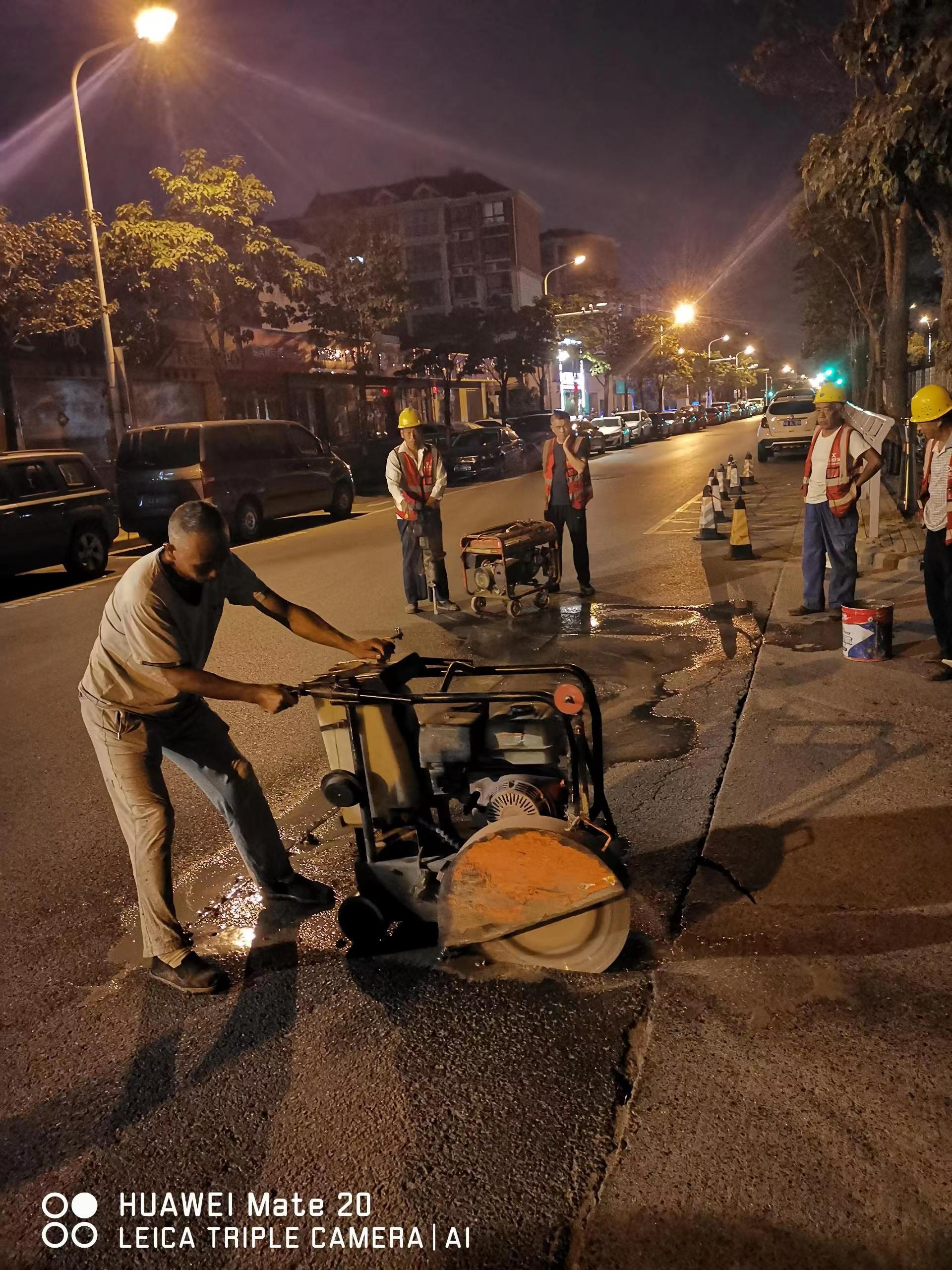

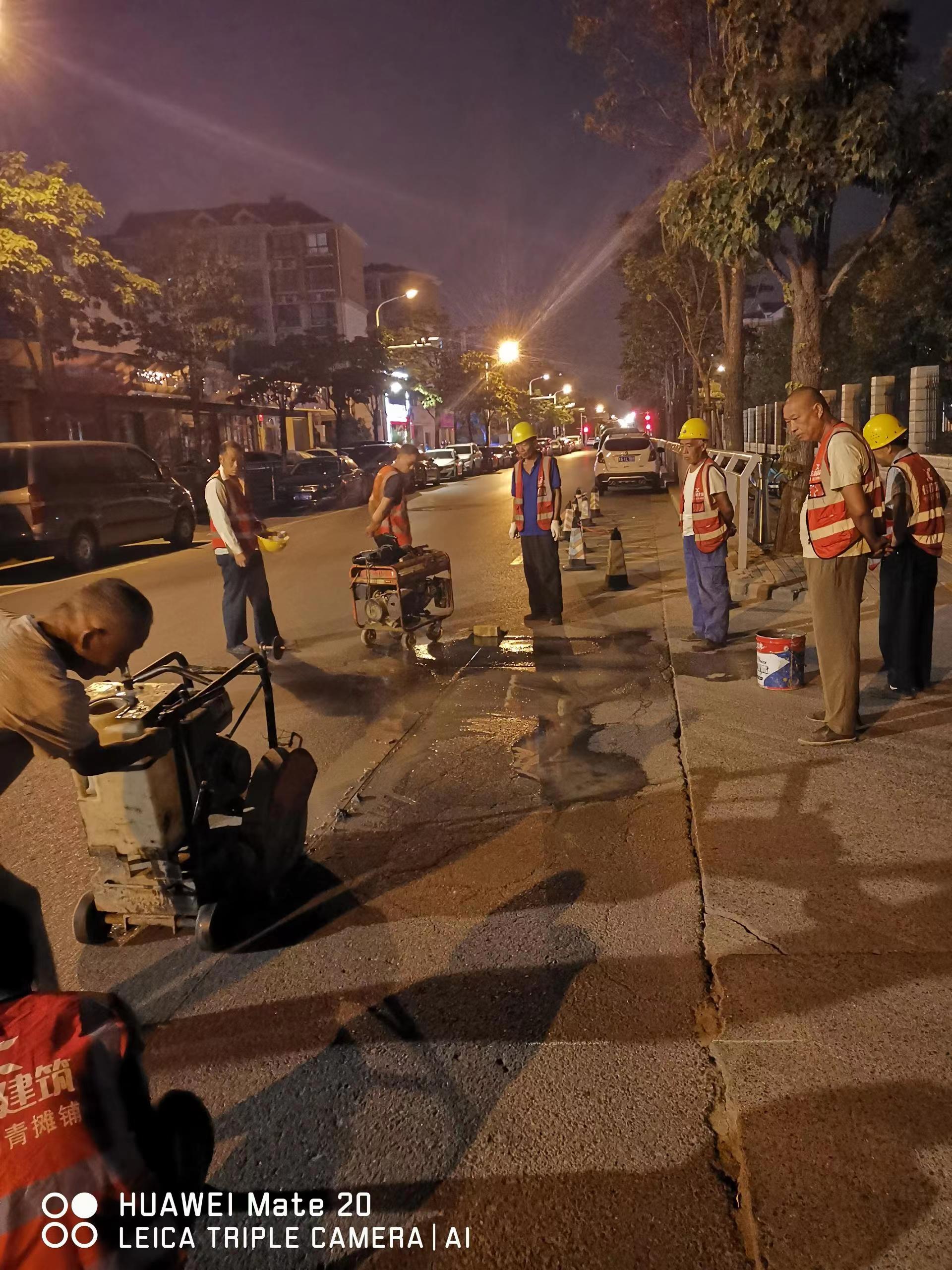

郑州沥青路面施工现场
