郑州SBS改性沥青混凝土施工方案及工艺
SBS改性沥青混凝土的配合比设计与普通沥青混凝土拌和基本相同，混合料拌和过程中，主要控制以下几个项目：
1、拌和温度——郑州SBS改性沥青混凝土施工方案及工艺
沥青原材料和成品温度、集料烘干加热温度，混合料拌和温度及混合料出厂温度，都必须严格按照施工规范的规定，随时随地进行检查。根据规范规定和我公司多年在成都地区的施工经验，集料的烘干温度要达到200℃以上，拌和SBS改性沥青混合料时，采用185℃-195℃的温度为宜，每盘拌和时间比普通沥青混凝土延长20秒左右，每盘拌和量适当减少。这样就能够保证SBS改性沥青混合料到场温度达165℃，摊铺温度为155℃-160℃。
2、矿料级配——郑州SBS改性沥青混凝土施工方案及工艺
由于采用LB-2000间歇式沥青混合料拌和设备，必须逐盘打印各个热料仓的级配结果、矿粉数量、一盘混合料的总质量，随机计算出矿料级配，并与标准配合比进行对照。
3、混合料的运输——郑州SBS改性沥青混凝土施工方案及工艺
运料车的车厢底部及侧面要刷油水混合物，以防粘料。运输过程中，必须加盖棉帆布遮盖，为保证一定距离的连续摊铺，我公司为本工程配备了16台运料车（如有意外还可随时增加），宁可运料车等候摊铺，也不能摊铺机等候运料车。

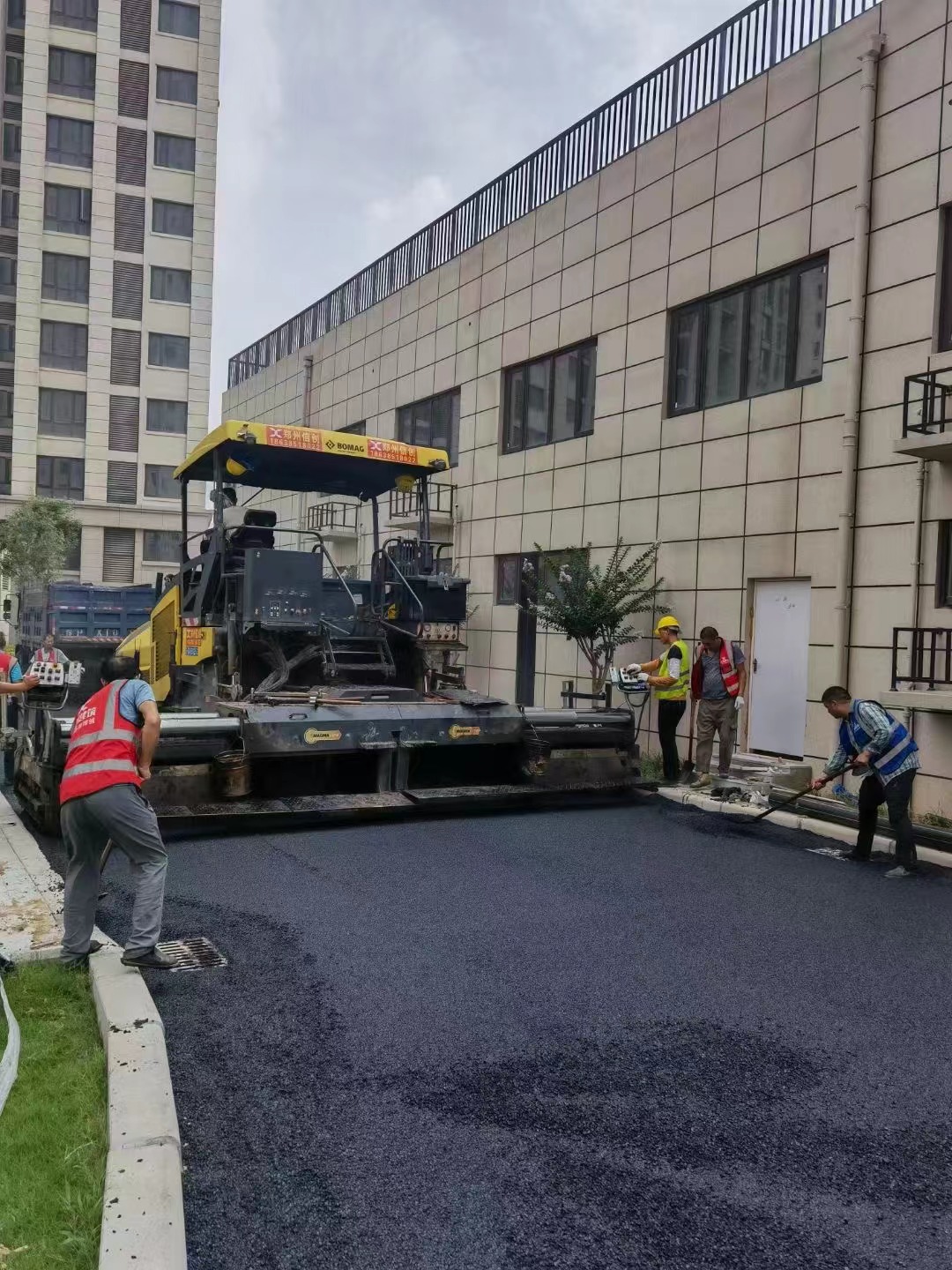

郑州沥青路面摊铺
4、SBS改性沥青混合料铺筑试验路段——郑州SBS改性沥青混凝土施工方案及工艺
按照施工规范的要求，路段在正式铺筑前需做200m的试验路，在铺筑现场取改性沥青混合料试样进行马歇尔试验。以验证沥青混凝土路面各项技术指标，由此确定生产用标准配合比，并确定以下内容：
(1)确定拌和机上料速度，拌和数量，拌和时间，拌和温度，机械组成方式，生产能力，提供正式生产用的集料、矿粉配合比和油石比。
(2)确定摊铺的操作方式，摊铺温度，摊铺速度，自动找平方式等。
(3)确定压实机类型与组合、压实顺序、压实强度、碾压速度以及碾压遍数。
(4)确定施工缝的处理方法。
(5)确定沥青混凝土松铺系数。
(6)确定施工进度、制订施工组织设计。
(7)确定原材料及施工质量是否符合各项要求。
(8)确定施工组织及管理体系。
5、SBS改性沥青混凝土的摊铺——郑州SBS改性沥青混凝土施工方案及工艺
(1)沥青混凝土面层摊铺前，对下层表面要进行严格的清扫与水洗，在摊铺前，最主要的就是清扫与水洗。基层不干净，早晚是隐患。
(2)为确保每天摊铺机只停机一次，只出一道横缝，必须对拌和机，摊铺机、压路机、运料自卸车做到认真细致检查和保养。易损件有足够的储备，使机械故障率降到最低，停机修理时间降到最少。
(3)由于沥青混凝土的生产现场与施工现场相距较远，一辆车平均要一小时才能往返一次。所以，防止运输过程中的温度下降太快，我们将采用有防雨功能的棉帆布遮盖混合料。运料车配置原则是宁可车等摊铺机，而不能摊铺机等车。为此，我们将选用的16台自卸运料车。在自卸车结束运输时，必须将车厢边缘处的存料清理干净，仅靠自卸车自身反复的振动还不一定能脱落。因为改性沥青的粘度及硬度较大，结块的混合料落入沥青混凝土中会造成摊铺的麻烦。

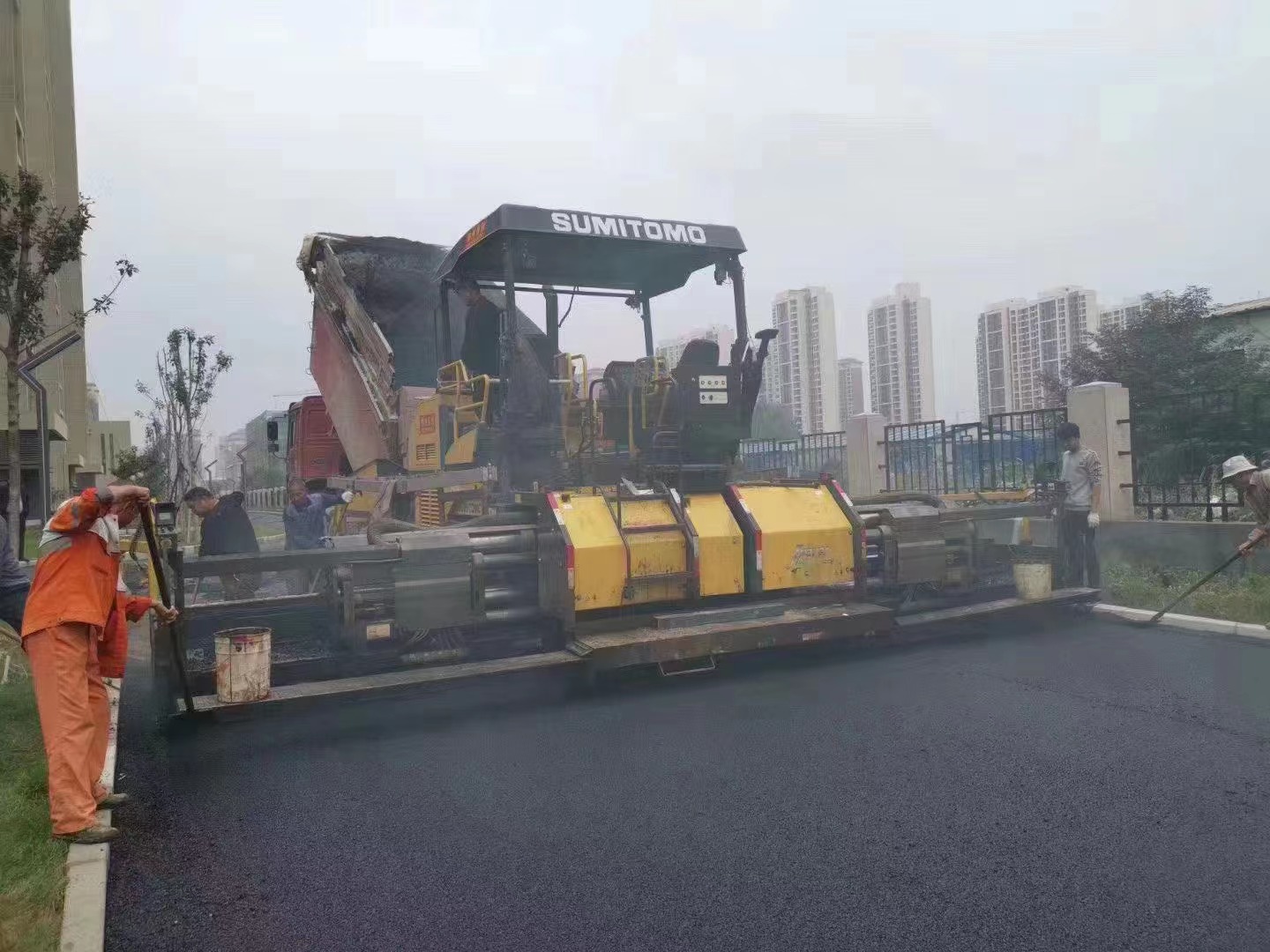

郑州沥青路面施工
