1.郑州沥青混合料拌和
集料按沥青混合料的生产要求正常烘干，集料加热温度180-195℃；基质沥青加热温度：参考沥青粘温曲线确定；烘干后的集料进行二次筛分计量然后添加矿粉再加入预定用量的沥青正常湿拌35-45s；沥青混合料拌和温度170-185℃；出料温度为165～170℃。

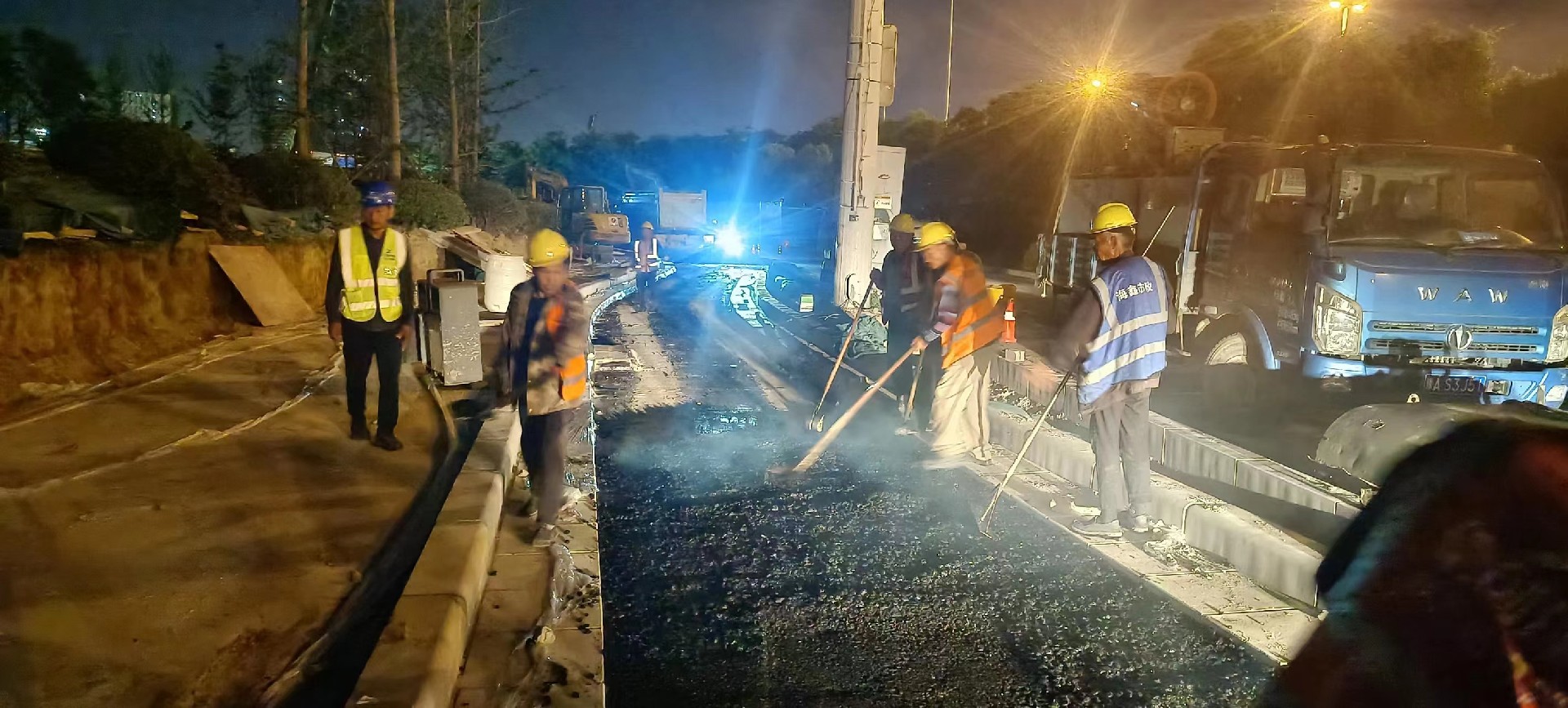

郑州沥青路面摊铺
2.运输、摊铺、压实——郑州沥青混合料拌和
（1）运输、摊铺、碾压、开放交通与SBS改性沥青混合料一样，将拌和好的沥青混合料用自卸车（最好不小于20T）运输到摊铺现场，注意运输时的温度保温，以防止沥青混合料温度在压实前过度降低；
（2）摊铺后可以紧跟摊铺机碾压，初压温度：160-170℃；复压温度150-160℃；终压温度：不低于120℃；
（3）压实时，压路机可以紧跟摊铺机，采用“紧跟、慢压、高频、低幅”；
(4)注意压实冷却后开放交通（开放通车温度不高于50℃）。

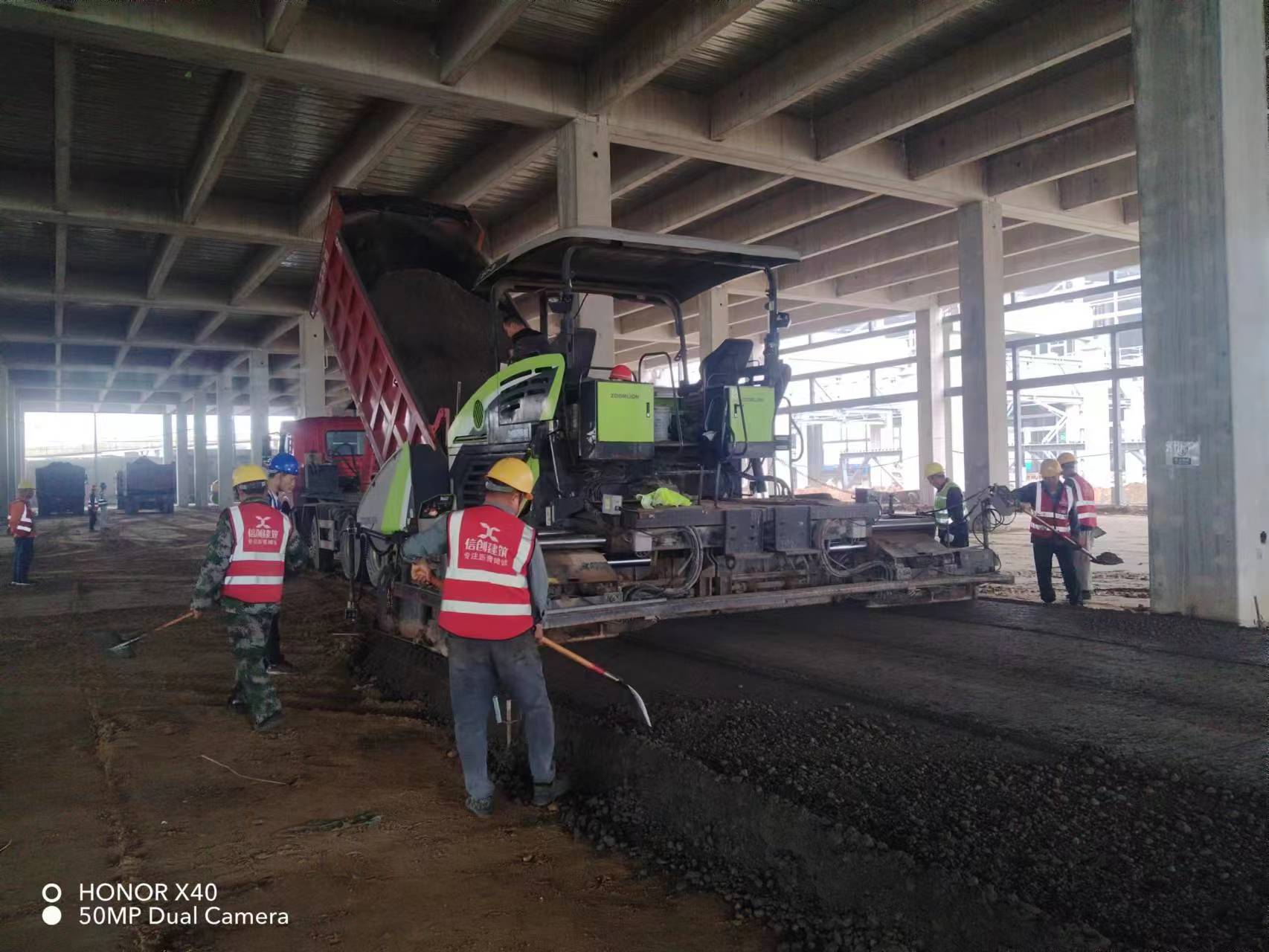

郑州沥青路面施工
