郑州碎石沥青玛蹄脂混合料

郑州碎石沥青玛蹄脂混合料（SMA)

我国现有主要道路大都按连续级配进行组成设计。我国《规范》规定，Ⅰ型沥青混凝土混合料的制余空隙率对于公路为3%～6%，对于城市道路为2%～6%；Ⅱ型为4%～10%。

由于我国大多数道路的沥青混合料是悬浮密实结构，因此密实度和强度都较大。但受沥青材料的性质和物理状态的影响较大，所以稳定性较差。加之我国国产沥青中含蜡量较高，高温稳定性更加受到影响，所以在现代重型汽车交通荷载作用下，路面容易因热稳性不足而产生车辙、波浪、推移等变形，从而影响其正常使用。而且由于沥青的温感性，又会产生低温裂缝、泛油的不易克服的病害问题。——郑州SMA沥青混合料

SMA沥青混合料由于其自身的特定而与我国现行的密级配沥青混合料在集料配比和沥青含量有所不同。SMA沥青混合料与密级配沥青混合料相比，具有高粗集料含量、高沥青含量、高矿粉含量以及低的空隙率等特点。粗集料含量高，增加集料与集料的接触，提高了抵抗永久变形的能力；沥青含量高和矿粉用量多，增加沥青的粘结能力，提高了路面的耐久性；低空隙率减少水的渗入和混合料老化硬化。——郑州SMA沥青混合料

(一)集料的材质

在欧洲，SMA混合料中的粗集料和细集料一般要求100%轧制，德国规范要求至少90%粗集料轧制，圆集料需两次破碎，即要求有两个或两个以上破碎面，对于SMA混合料集料，理想形状应为立方体颗粒。——郑州SMA沥青混合料

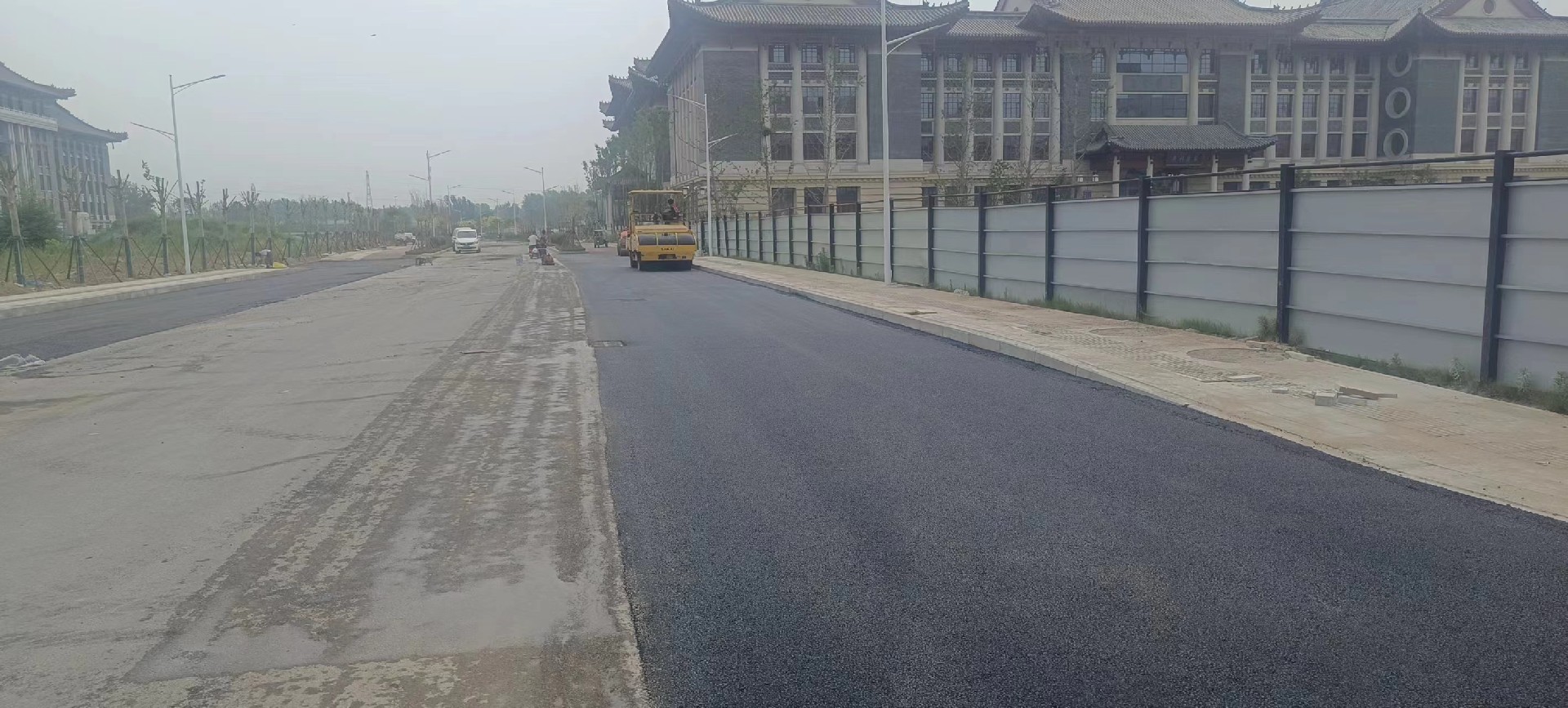

郑州沥青路面碾压

SMA混合料因为是骨架密实结构，所以要求集料要有足够的硬度耐久性，因此不得使用易磨光或相对较纯的碳酸盐集料。在我国可采用玄武岩、耀长岩、片麻岩等。在德国SMA混合料中,不重视酸性石料对混合料抗水损害的影响,认为SMA混合料中沥青和矿粉含量高，加之一定量的纤维加筋作用，致使沥青与石料间有足够的粒结力，完全能够抗水损害的影响。因此，即使石料为酸性，也不加抗剥落剂。

矿物填料应由石灰石粉或其它合适材料组成，使用时要求足够干燥，不得成团，能自由流动。

(二)沥青

沥青等级可使用本地区普通沥青混合料所用的沥青等级，也可使用略稠硬的沥青。沥青拌和温度要求粘度为170±20mm/S。

(三)纤维稳定添加剂——郑州SMA沥青混合料

SMA混合料因沥青含量高和矿料用量大，在贮存、运输和摊铺过程中，沥青和矿粉会产生滴漏和离析，所以纤维稳定剂的作用是防止沥青离析，并且纤维，沥青和填料共同组成高强度的玛碲脂填充在集料之间，使路面结构十分稳定，不易变形。——郑州SMA沥青混合料

纤维稳定剂最早曾用石棉纤维和聚合物纤维，但后来发现石绵纤维是直线体，而植物纤维则是曲线体。用植物纤维作为SMA混合料中的稳定剂，其性能明显优于矿物纤维，且使用植物纤维素，不仅能更好地保证SMA的质量，而且有利于保护环境，更可大幅度节省工程费用。因此，在德国95%的稳定剂为纤维素纤维。早期的植物纤维为松散絮状型，这种纤维不易添加，容易受潮，拌合不均匀。为便于贮存、运输和SMA混合料的生产，纤维素与沥青按质量比2:1混合后，经特殊加工成粒状产品。在SMA中粒状纤维的用量为混合料总重的0.45%，即相当于加入0.3%植物纤维素。——郑州SMA沥青混合料

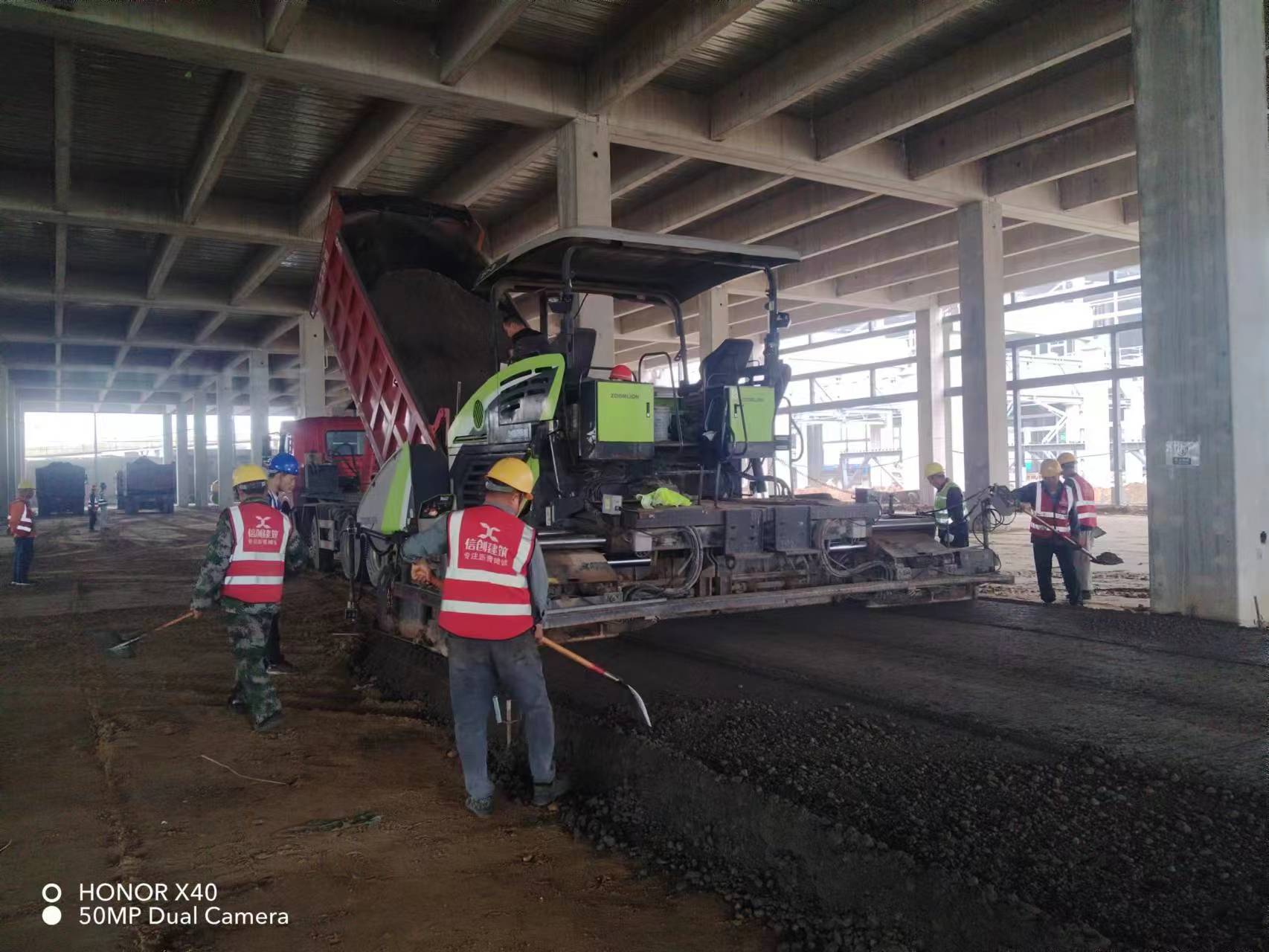

郑州沥青路面摊铺
