一、橡胶沥青的储存：橡胶沥青原则上应在24h内使用完。当由于不可抗力，如需临时储存时，应将橡胶沥青的温度降到145~155℃范围内储存，储存时间一般不超过3d。
二、橡胶沥青混合料拌和：——郑州橡胶沥青使用注意事项
1、橡胶沥青混合料的拌和时间根据具体情况经试拌确定，以沥青均匀裹覆集料为度。间歇式拌和机每盘的生产周期不宜少于50~60s。
2、间歇式拌合机宜备有保温性能好的成品储料仓，储存过程中混合料温降不得大于5℃，且不能有沥青滴漏。橡胶沥青混合料宜拌随用，储存时间不宜超过10h。
3、橡胶沥青混合料拌和温度参数：石料加热温度180~200℃；沥青温度175~195℃；出料温度>180℃；废气温度210℃。
三、摊铺速度宜控制在1~3m/min。

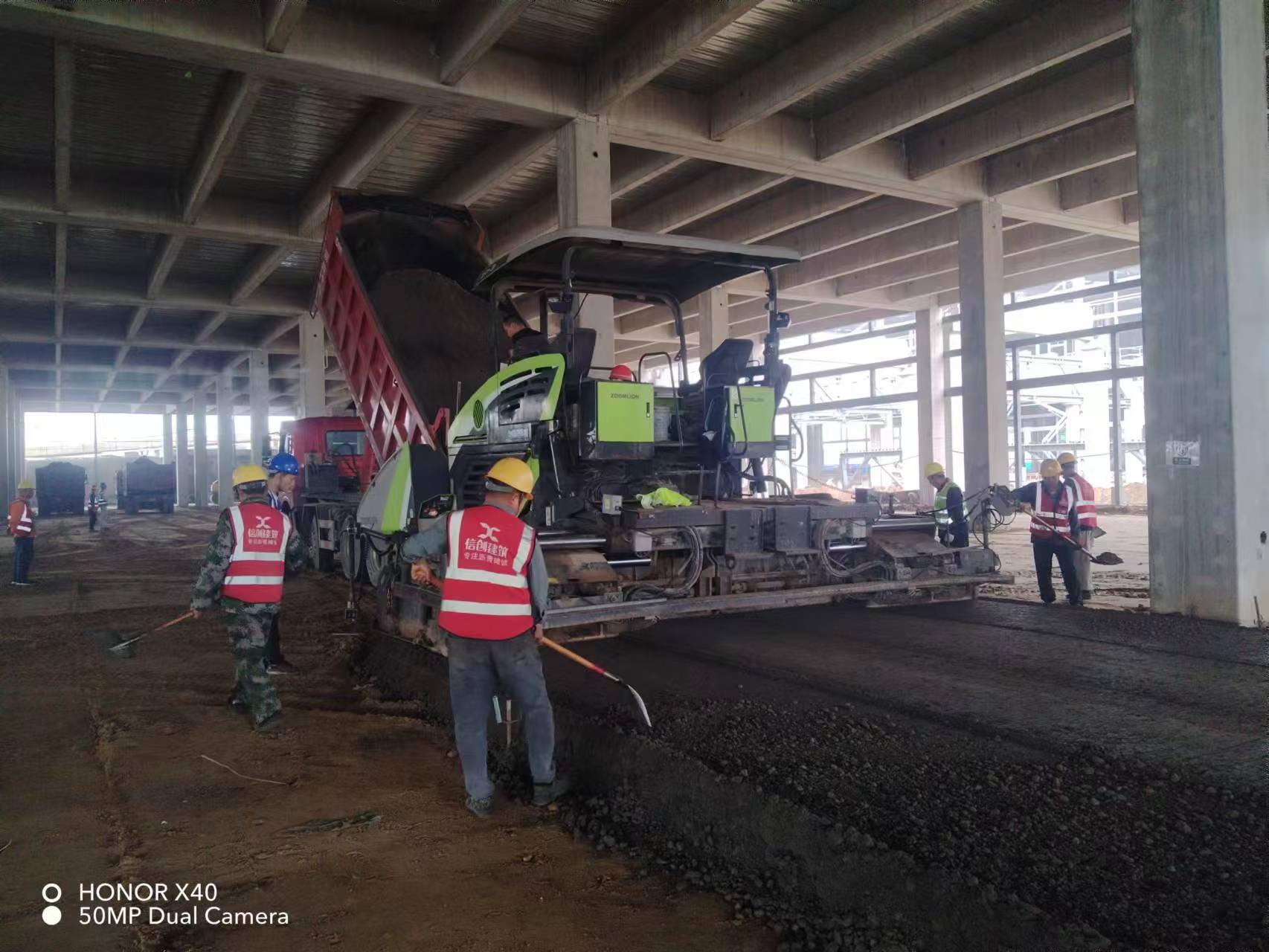

郑州沥青路面摊铺
四、橡胶沥青混合料压实：——郑州橡胶沥青使用注意事项
（1）橡胶沥青混凝土碾压温度的高低与橡胶沥青的黏度有关，黏度越大，碾压温度越高。橡胶沥青混凝土的初压温度一般不宜低与155℃，复压温度不宜低与135℃，终压的结束温度不宜低于90℃。当混合料的摊铺厚度大于80mm时，初压温度不宜低于150℃。
（2）橡胶沥青混合料的初压应符合下列要求：
1、初压应在紧跟摊铺机后进行，并保持较短的初压区长度，以尽快使表面压实，减少热量散失。2、橡胶沥青混合料宜采用重型胶轮压路机初压2~3遍，提高混合料碾压的密实性。压路机轮胎清理干净，并用水与煤油（或柴油）的混合液（比例1：1左右）擦拭轮胎。在整个碾压过程中，轮胎压路机不可洒水，以保持高温碾压。同时每个轮胎压路机跟随1名工人，用拖把蘸混合液不时擦拭轮胎，防止黏轮。
3、当采用振动压路机初压时，可直接采用“高频、低振”的模式进行碾压1~2遍。
4、橡胶沥青混合料的复压应符合下列要求：
（1）复压应紧跟在初压后进行，且不得随意停顿。压路机碾压段的总长度应尽量缩短，通常不超过50m。采用不同型号的压路机组合碾压时宜安排每一台压路机作全幅碾压，防止不同部位的压实度不均匀。
（2）当采用三轮钢筒式压路机时，总质量不宜小于12t，相邻碾压带宜重叠后轮的1/2宽度，并不应少于200mm。

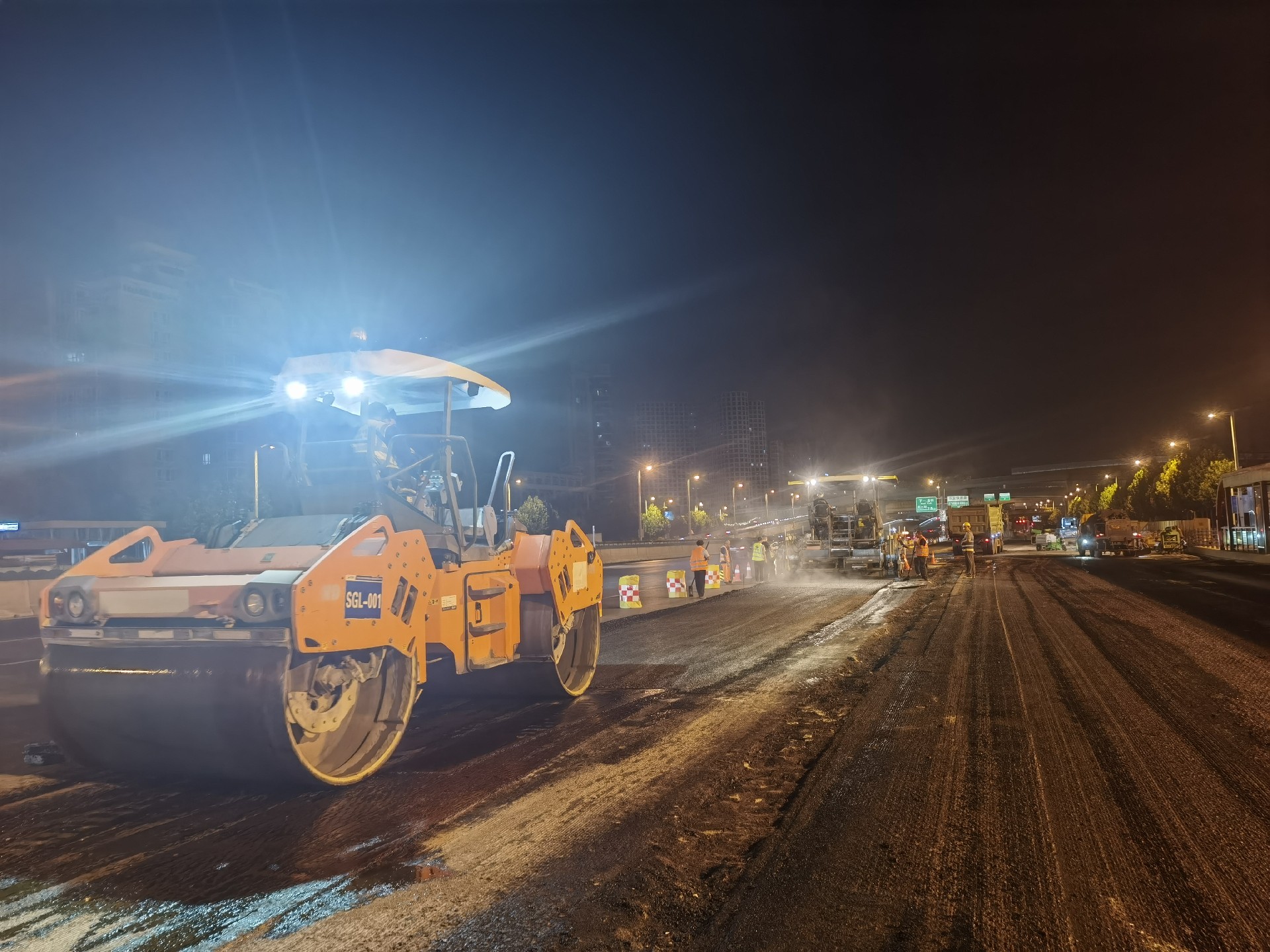

郑州沥青路面碾压
