1、郑州沥青混合料拌和
集料按沥青混合料的生产要求正常烘干，集料加热温度180-195℃；基质沥青加热温度：参考沥青粘温曲线确定；烘干后的集料进行二次筛分计量然后添加矿粉再加入预定用量的沥青正常湿拌35-45s；沥青混合料拌和温度170-185℃；出料温度为165～170℃。

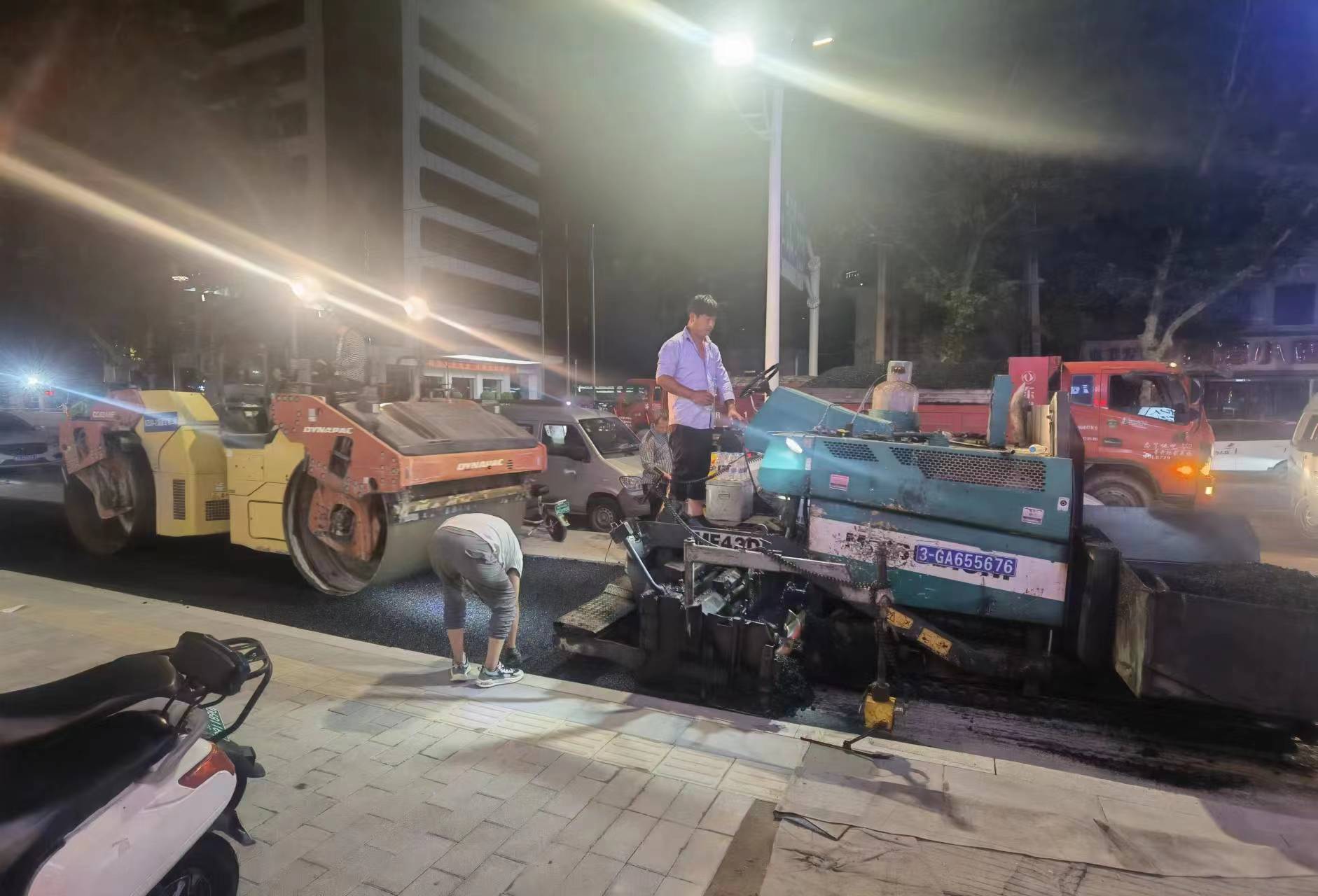

郑州沥青路面碾压
2、运输、摊铺、压实——郑州沥青混合料拌和
（1）运输、摊铺、碾压、开放交通与SBS改性沥青混合料一样，将拌和好的沥青混合料用自卸车（最好不小于20T）运输到摊铺现场，注意运输时的温度保温，以防止沥青混合料温度在压实前过度降低；
（2）摊铺后可以紧跟摊铺机碾压，初压温度：160-170℃；复压温度150-160℃；终压温度：不低于120℃；
（3）压实时，压路机可以紧跟摊铺机，采用“紧跟、慢压、高频、低幅”；
(4)注意压实冷却后开放交通（开放通车温度不高于50℃）。
3、拌和楼配合比检验：——郑州沥青混合料拌和
生产配合比一经确定，就不能随意更改。冷料配合比必须每天根据石料含水量进行调整。如果出现严重的溢料、等料现象，必须重新取样进行比配合比设计。拌好的沥青混合料应跟踪抽检级配、油石比等指标，发现问题及时调整生产配合比。
4、对沥青混合料的质量实施过程控制和总量检验，对每个工作日或台班的平均级配、油石比、拌和温度的平均值、标准差、变异系数等，统计合格率，与试验检测的结果进行对比，评定混合料的质量，同时应对外掺剂的用量进行总量检验和控制，实行沥青混合料的质量动态管理。——郑州沥青混合料拌和

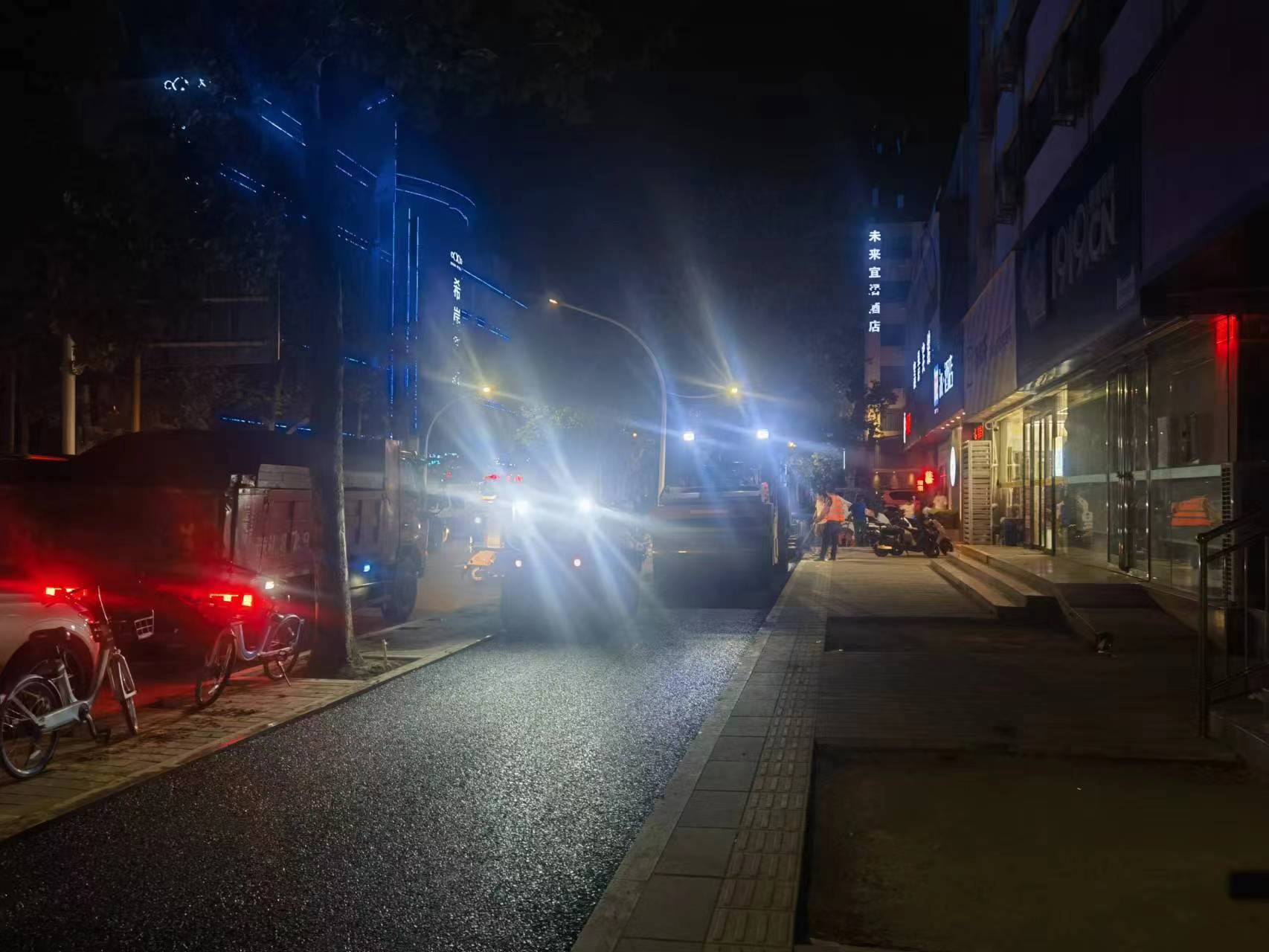

郑州沥青路面施工
