一、施工技术要求——郑州沥青混凝土拌和料要求
沥青混合料的技术要求满足要设计求
（１）在施工前除保证基层质量达到标准外，还应将其表面的粉尘、浮土、松散层等杂物清除掉，以达到干燥、无浮尘、无浮石、无杂质的要求。局部不平或成坑之处，应用沥青混合料整平，不得用灌浇沥青或灰土整平。
（２）在沥青砼摊铺前并先在水泥稳定层上均匀喷洒透层沥青，。透层沥青采用乳化沥青，沥青质量符合《公路沥青路面施工技术规范》（ＪＴＧＦ４０－２００４）中表４．３．２要求。在所有与新铺沥青砼接触的侧面，如平石、下水道窨井和进水口的侧面、地下管线检查井的侧壁、已铺沥青砼的纵横施工缝的侧面，均须涂以薄层沥青透层油。上面层、下面层沥青之间喷洒粘层油，粘层油采用乳化沥青。粘层油在施工当天洒布，待乳化沥青破乳，水分蒸发完成（稀释沥青中的稀释剂基本挥发完成后），及时铺筑沥青层，以确保粘层不受污染。
（３）沥青砼面层采用等厚度施工法进行，分二幅施工，尽量减少纵、横向接缝。在交叉口摊铺机不便摊铺的拐角小范围内，配以人工摊铺。对于施工接缝，在沥青砼碾压成型冷却后，上缘３ｃｍ用切割机按放样线切割，３ｃｍ以下层用铣刨机铣成宽４０ｃｍ的斜面。切缝及铣刨处须涂刷乳化沥青，以增加粘结力。

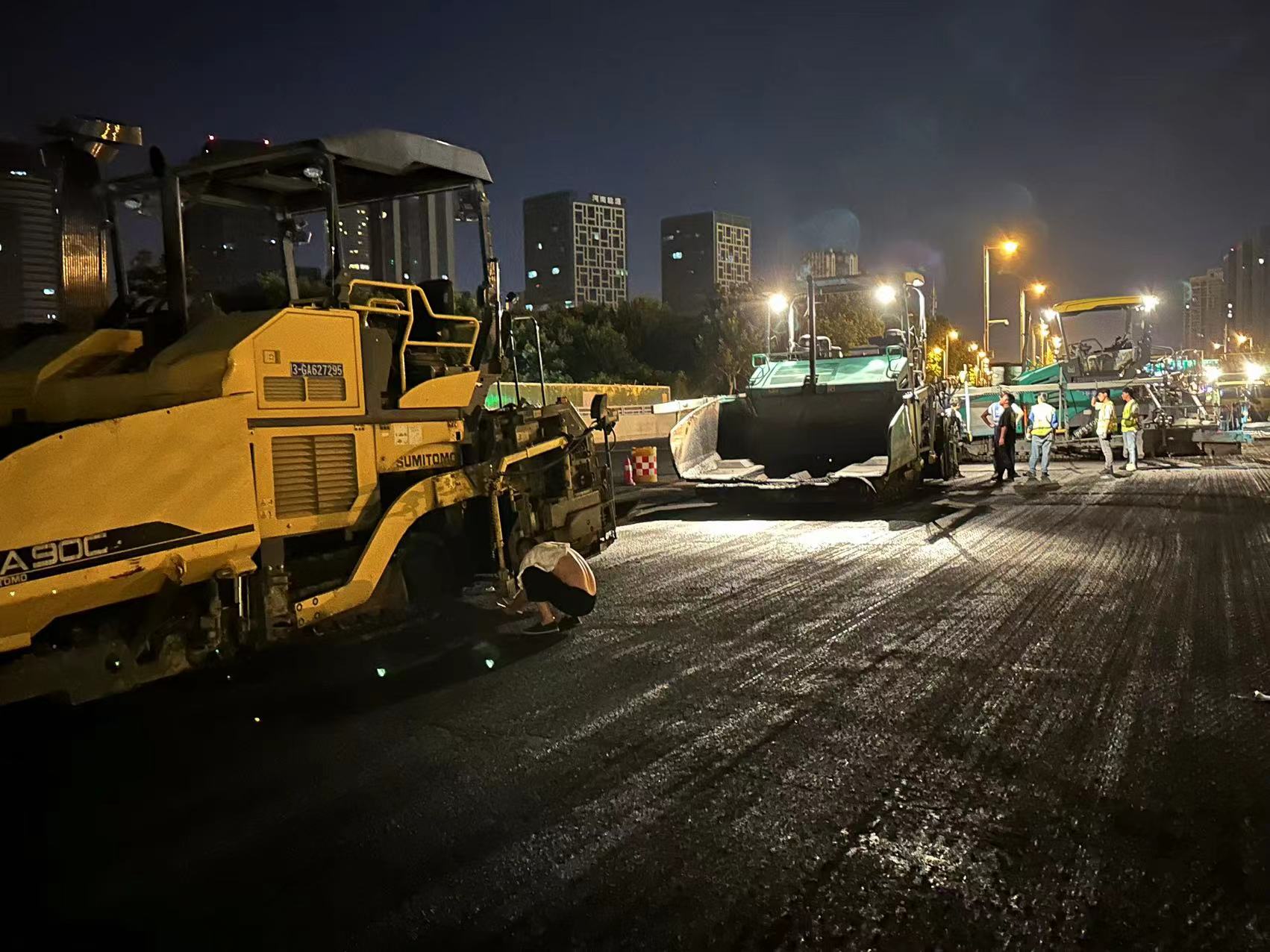

郑州沥青路面摊铺
（４）沥青混合料松铺系数根据试验确定。沥青砼施工时要严格控制沥青砼的温度。——郑州沥青混凝土拌和料要求
（５）沥青砼面层碾压：原则上用二轮压路机初压，静压二遍，二轮压路机复压，单向振动碾压４遍，二轮压路机终压，静压２～３遍，直到轮迹完全消失。振动碾压速度控制在４～５ｋｍ／ｈ，静压速度控制在２～３ｋｍ／ｈ，严禁压路机在新铺沥青砼上急停、加速、停置、调头等，对于弯道和井盖周围等压路机压不到的地方，可用铁撞柱夯实。压实后的沥青砼面层应平整坚实，粗细一致，不得有裂缝、脱落、掉碴、烂边、推挤等现象，无明显轮迹，面层与各类盖井、平石和其他构筑物衔接应平顺，不得有低洼积水现象。
（６）、为保证较高的施工温度成了施工最重要的关键，改性沥青混合料的施工温度符合《公路沥青路面施工技术规范》（ＪＴＧＦ４０－２００４）。
（６）、沥青混凝土采用沥青拌和厂机械拌制。——郑州沥青混凝土拌和料要求
（７）、混合料应在气温和路床温度均高于１０度且处于上升的情况下，在干燥不冻结的表层上铺筑，混合料应保持连续均匀，不间段的摊铺，碾压一气合成。施工应在尽可能的高温下进行，所有工序必须在混合料温度下降至１００度以前全部结束。
（８）、沥青路面每天施工完毕后，在其尚未冷却之前应切割、清扫、成缝，次日施工前涂刷粘层油，在摊铺新混合料。
（９）、所有的接缝施工过程都必须利用３米直尺对平整度进行检测，防止接头不好影响全路的平整度。
（１０）、施工具体参照《公路沥青路面施工技术规范》（ＪＴＧＦ４０－２００４）及《公路改性沥青路面施工技术规范》（ＪＴＧＦ４０－２００４）的规定执行。

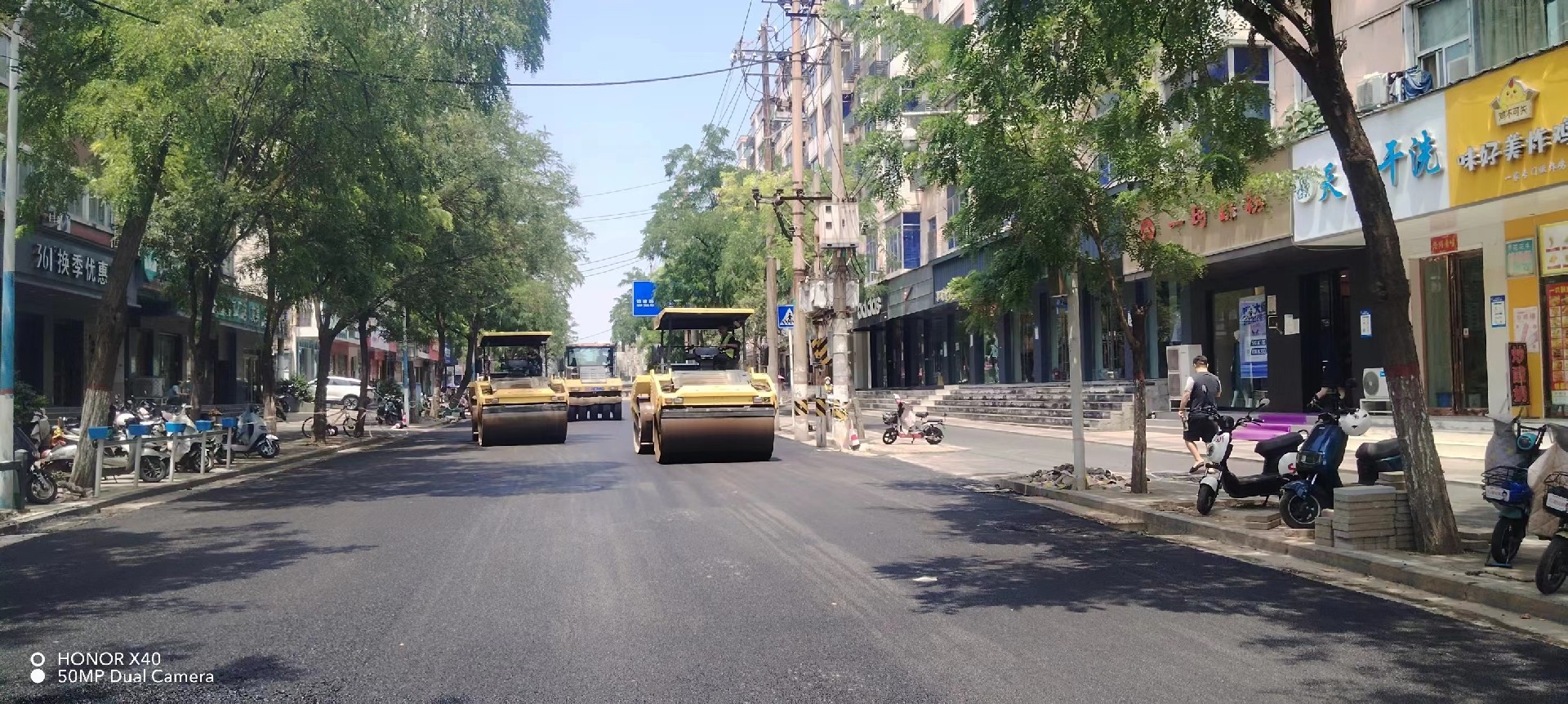

郑州沥青路面施工
