0GFC排水性沥青混合料的施工特点如下:——郑州排水沥青混合料拌和
(1)在高温状态下,混合料施工和易性好。(2)混合料碾压不产生推移。
(3)摊铺机起步或气温较低时出现少量油斑,气温高时几乎无油斑。
(4)路表温度在60℃以上时,行走时会黏带起集料颗粒;路表温度在50℃以下时,行走即可不黏带起集料颗粒。
(5)施工接缝一般较明显、可见。
(6)混合料碾压太过密实时,会影响空隙率和排水性能。
一、混合料拌和
1、原材料添加工艺——郑州排水沥青混合料拌和
将粗、细集料按照生产配合比的设计用量加入到拌缸中,同时加入聚酯纤维(桥面使用)、消石灰、矿粉和TPS干拌,干拌时间为17s,之后加入基质沥青湿拌,湿拌时间为45s,每锅混合料拌和周期为75~80s。根据每盘混合料中聚酯纤维的添加量要求,提前分装成小包装,采用人工投放至自动添加设备中。
2、混合料拌和要点——郑州排水沥青混合料拌和
(1)为了严格控制级配,每天开机前,必须对热仓料进行筛分,根据筛分结果分析,对矿料级配进行优化微调。
(2)在TPS、聚酯纤维投放和混合料装车处,安排有高度责任心的检测人员对混合料质量进行逐盘目测,发现有“淌油”或“发干”等异常现象,立即检查或废弃。
(3)混合料动态检测。每天开机时对最先拌和的1盘混合料废弃,第2盘混合料开始装车使用。拌和正常后,按规定的取样方法检测混合料的级配和油石比,并将结果及时反馈给操作人员
3、TPS添加量计算方法——郑州排水沥青混合料拌和
以4000型沥青拌和楼为例,按5.0%的油石比进行混合料拌和,TPS添加量计算方法如下。
(1)若每盘混合料中按沥青外掺计算,矿料质量为4000kg,则沥青质量为200kg。TPS与沥青的添加比例为12:88,则TPS添加量为200kg的12%,即24kg。
(2)若每盘混合料中按沥青内掺计算,矿料质量为3810kg,则沥青质量为190kg。TPS与沥青的添加比例为12:88,则TPS添加量为190kg的12%,即22.8kg。

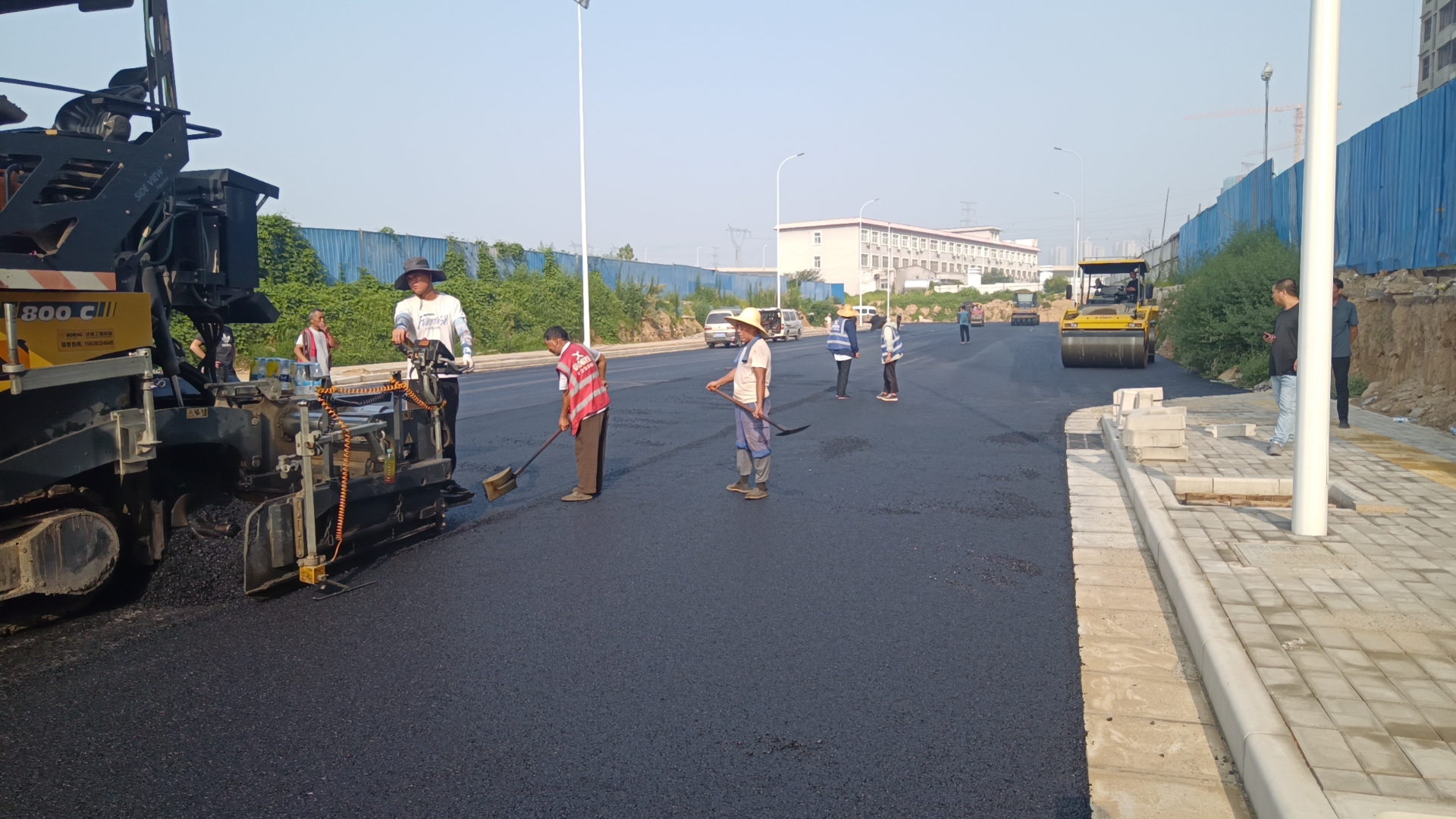

郑州沥青路面施工
