1、沥青混合料拌和——郑州沥青路面施工
集料按沥青混合料的生产要求正常烘干，集料加热温度180-195℃；基质沥青加热温度：参考沥青粘温曲线确定；烘干后的集料进行二次筛分计量然后添加矿粉再加入预定用量的沥青正常湿拌35-45s；沥青混合料拌和温度170-185℃；出料温度为165～170℃。
2、运输、摊铺、压实——郑州沥青路面施工

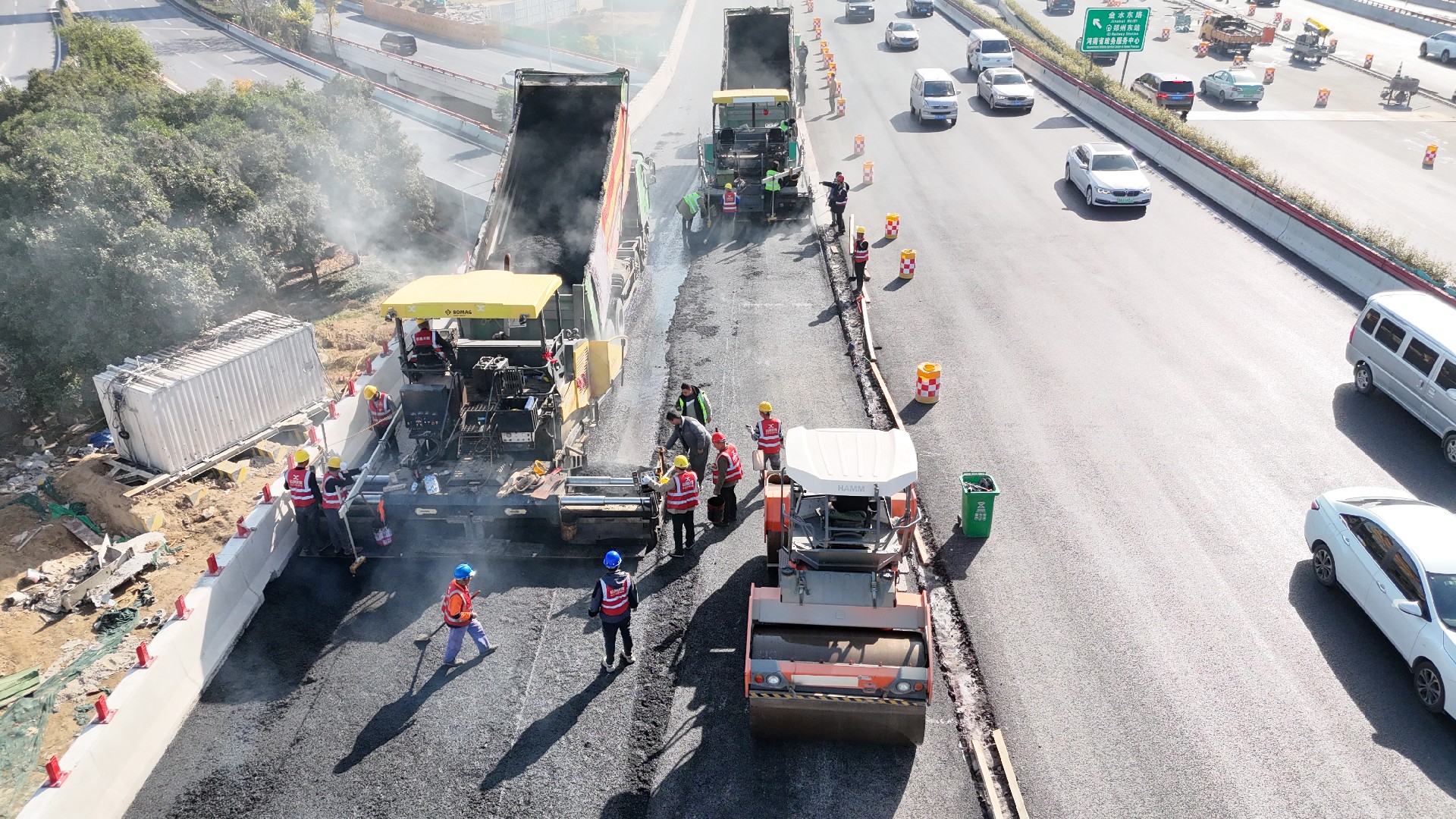

（1）运输、摊铺、碾压、开放交通与SBS改性沥青混合料一样，将拌和好的沥青混合料用自卸车（最好不小于20T）运输到摊铺现场，注意运输时的温度保温，以防止沥青混合料温度在压实前过度降低；
（2）摊铺温度为：160℃-170℃，摊铺系数一般为1.15，摊铺速度一般为2-3m/min；
（3）摊铺后可以紧跟摊铺机碾压，初压温度：160-170℃；复压温度150-160℃；终压温度：不低于120℃；
（4）压实时，压路机可以紧跟摊铺机，采用“紧跟、慢压、高频、低幅”；
（5）注意压实冷却后开放交通（开放通车温度不高于50℃）。
3、拌和楼配合比检验：——郑州沥青路面施工
生产配合比一经确定，就不能随意更改。冷料配合比必须每天根据石料含水量进行调整。如果出现严重的溢料、等料现象，必须重新取样进行比配合比设计。拌好的沥青混合料应跟踪抽检级配、油石比等指标，发现问题及时调整生产配合比。
4、拌和质量目测：——郑州沥青路面施工
混合料拌和的均匀性随时进行检查，沥青混合料以无花白石子、无沥青团块、乌黑发亮，如果出现花白石子，应停机分析原因予以改进。
郑州沥青路面施工
