一、主要优点:——郑州沥青路面的优缺点
1、优良的结构力学性能和表面功能特性:一般沥青路面均具有良好的受力特性;路面平整、无裂缝或接缝、柔韧舒适、货物损失率低、噪音小等优点
2、表面抗滑性能好:沥青路面既平整、表面又粗糙,有一定的粗、细纹理构造,能保证车辆高速安全行驶。
3、施工方便:沥青路面可以集中拌和(厂拌)、机械化施工(摊铺、碾压等),完全可以实现大面积施工,质量能够得以保障,开放交通早经济耐久性好:与水泥路面相比,沥青路面一次性投资要低。
4、得多,但其使用寿命一般在高速公路和机场到面中以15年计,实际使用中只要施工质量好、养护保养及时有的可以使用20年。
5、便于再生利用:沥青再生利用已成为发达国家一项热门的可持续发展和能源再生利用的新型课题,我国目前也在进行这方面的研究和技术开发;可以有利于分期修建。
6、其它,如抗震性好、日照下不反射引起眩光、晴天无扬尘、雨后不泥泞等。

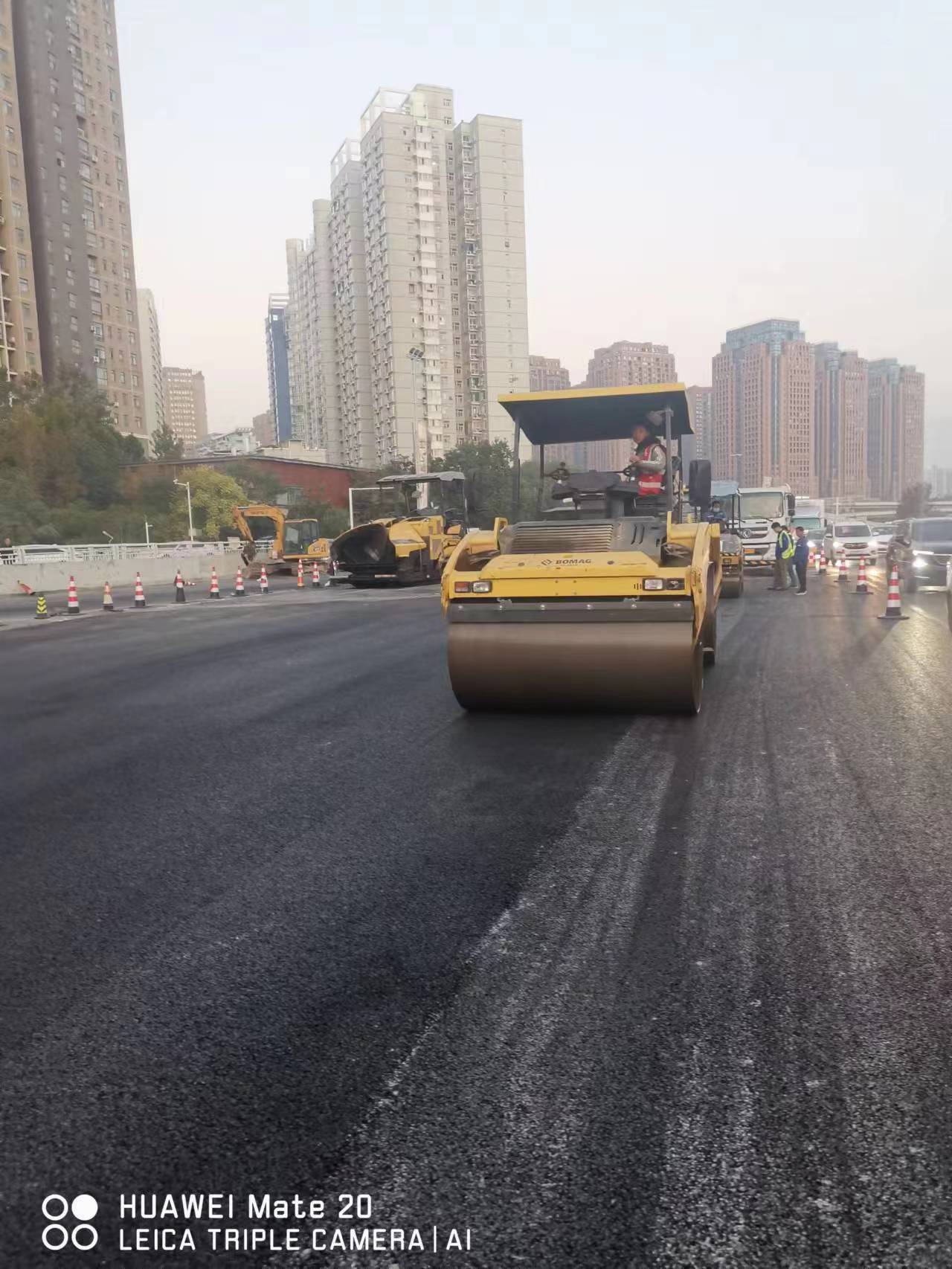

郑州沥青路面施工
二、主要缺点:——郑州沥青路面的优缺点
1、沥青易老化:沥青是多组分有机材料,随着使用期的延长,沥青的胶体结构和组成成分发生变化,使沥青粘性变差、塑性降低、沥青路面易表面松散、整体性降低,从而导致结构破坏;一般可以添加抗老化剂,如添加碳黑可以起到抗氧化的作用,增强沥青的老化特性,还有其他材料如阻酚类、氨基甲酸酯类、钙盐、胺类等,但研究不成熟。
2、温度敏感性较差:夏季高温易流淌,高温稳定性差;低温易发脆,抗裂性能差。可质沥青或采取改性措施等。
沥青混合料的分类沥青混合料:一般是由矿质混合料(包含粗、细集料,矿粉)和沥青组成,有时还有外加剂,其性能好坏与其组成材料有关。通常根据沥青混合料中材料的组成特性、施工的方式等沥青混合料有以下几种分类方法:
(1)根据矿质混合料的级配类型进行划分矿料由适当比例的粗集料、细集料和填料组成,根据矿料级配组成的特点及压实后剩余空隙率的大小,可以将沥青混合料分为以下几类:
1)连续密级配沥青混凝土混合料特点:级配为连续密级配,空隙率较低。主要代表沥青混合料:AC和ATB类。前者设计空隙率通常为3%~6%,具体、应根据不同的交通类型、气候特点而定,可见P110页表3-16所示,可适用于任何面层结构;后者设计空隙率也为3%~6%,但粒径为粗粒式及特粗式,一般称为密级配沥青稳定碎石混合料(ATB),主要适用于基层。2)连续半开级配沥青混合料特点:空隙率较大,一般采用10%左右,粗细集料含量相对密级配要多,填料较少或不加填料主要代表混合料:沥青碎石混合料AM,适用于三级及三级以下公路、乡村公路,此表面应设置致密的上封层。3)开级配沥青混合料特点:矿料级配主要由粗集料组成,细集料和填料较少;沥青结合料粘度要求较高。主要代表混合料:排水式沥青磨耗层混合料OGFC,排水式沥青稳定碎石基层ATPB。4)间断级配沥青混合料特点:采用间断级配,即矿料级配组成中缺少一个或几个档次而形成的级配,粗集料和填料含量较多,中间集料含量较少。代表混合料:沥青玛蹄脂SMA。
(2)按矿料的公称最大粒径分类集料最大粒径:指筛分试验中,通过百分率为100%的最小标准筛孔尺寸,如AC-1大粒径为19mm;集料公称最大粒径:指全部通过或允许少量不通过的最小一级标准筛筛孔尺寸,如AC-16,其公称最大粒径为16mm,实际上沥青混合料名称中的数值即为公称最大粒径。沥青混合料一般按公称最大粒径的大小可分为特粗式、粗粒式、中粒式、细粒式和砂粒式,与之相对应的最大粒径和公称最大粒径见表3-1所示。
(3)根据结合料的类型分类根据沥青混合料中所用沥青结合料的不同,可分为石油沥青混合料和煤沥青混合料,但煤沥青对环境污染严重,一般工程中很少采用煤沥青混合料。
(4)根据沥青混合料拌合与铺筑温度分类按照这种分类方法,可以将沥青混合料分为热拌热铺沥青混合料和常温沥青混合料。前者主要采用粘稠石油沥青作为结合料,需要将沥青与矿料在热态下拌合、热态下摊铺碾压成型;后者则采用乳化沥青、改性乳化沥青或液体沥青在常温下与矿料拌合后铺筑。
(5)根据强度形成原理分类沥青混合料的组成材料不同,其强度形成原理也不同,一般可以分为嵌挤原则则两大类。按嵌挤原则构成的沥青混合料的结构强度主要是以矿料颗粒之间的嵌挤力和内摩阻力为主,以沥青结合料的粘结力为辅形成的,如沥青贯入式、沥青表处和沥青碎石等路面结构均属于此类。按密实原则构成的沥青混合料则主要是以沥青与矿料之间的粘结力为主,矿料间的嵌挤力和内摩阻力为辅,一般的沥青混凝土都属于此类。

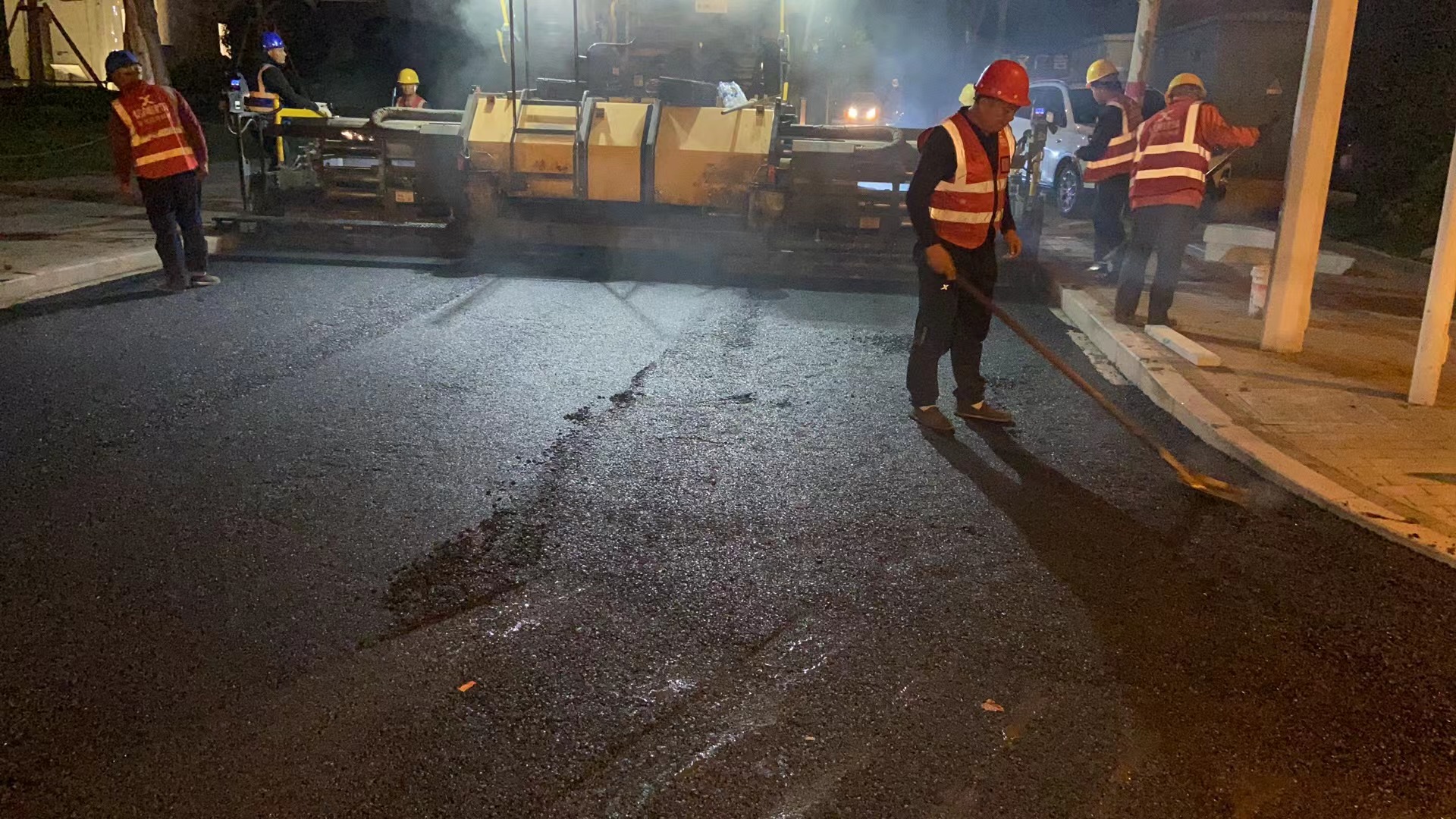

郑州沥青路面摊铺
