郑州热拌彩色沥青混凝土的拌制

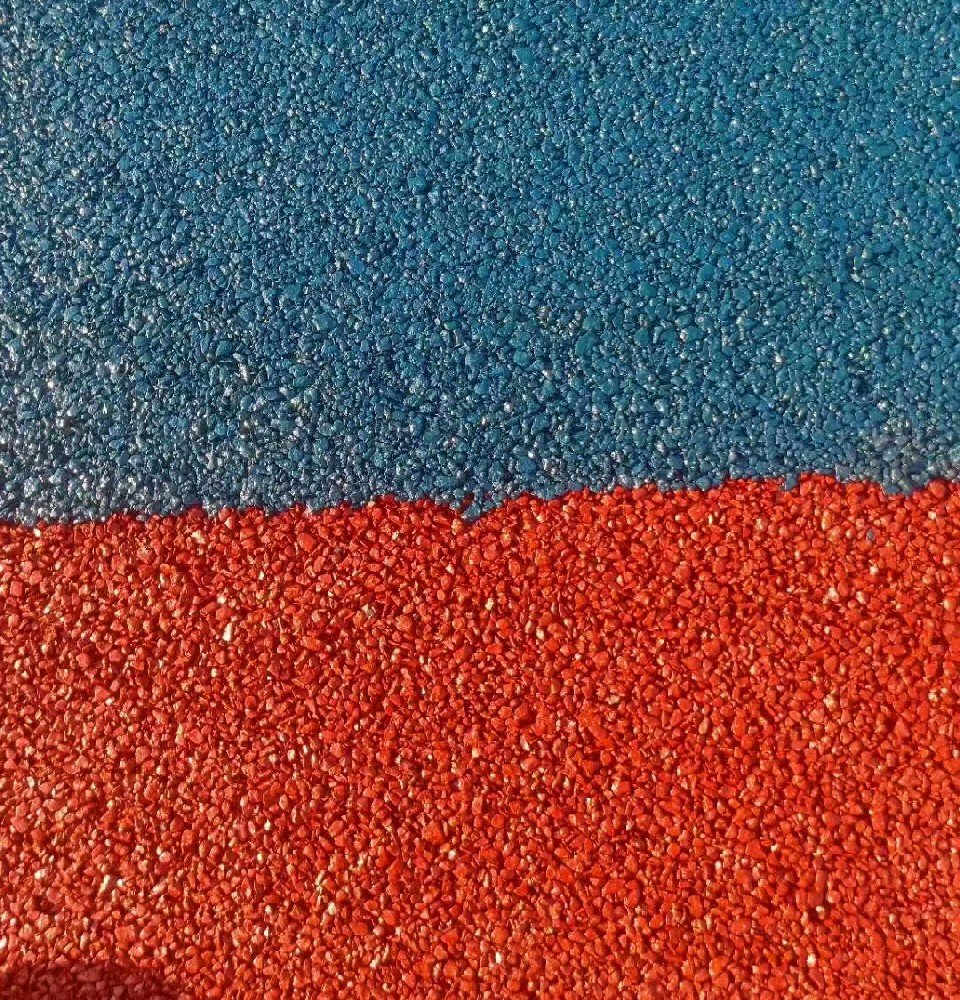

郑州彩色沥青路面

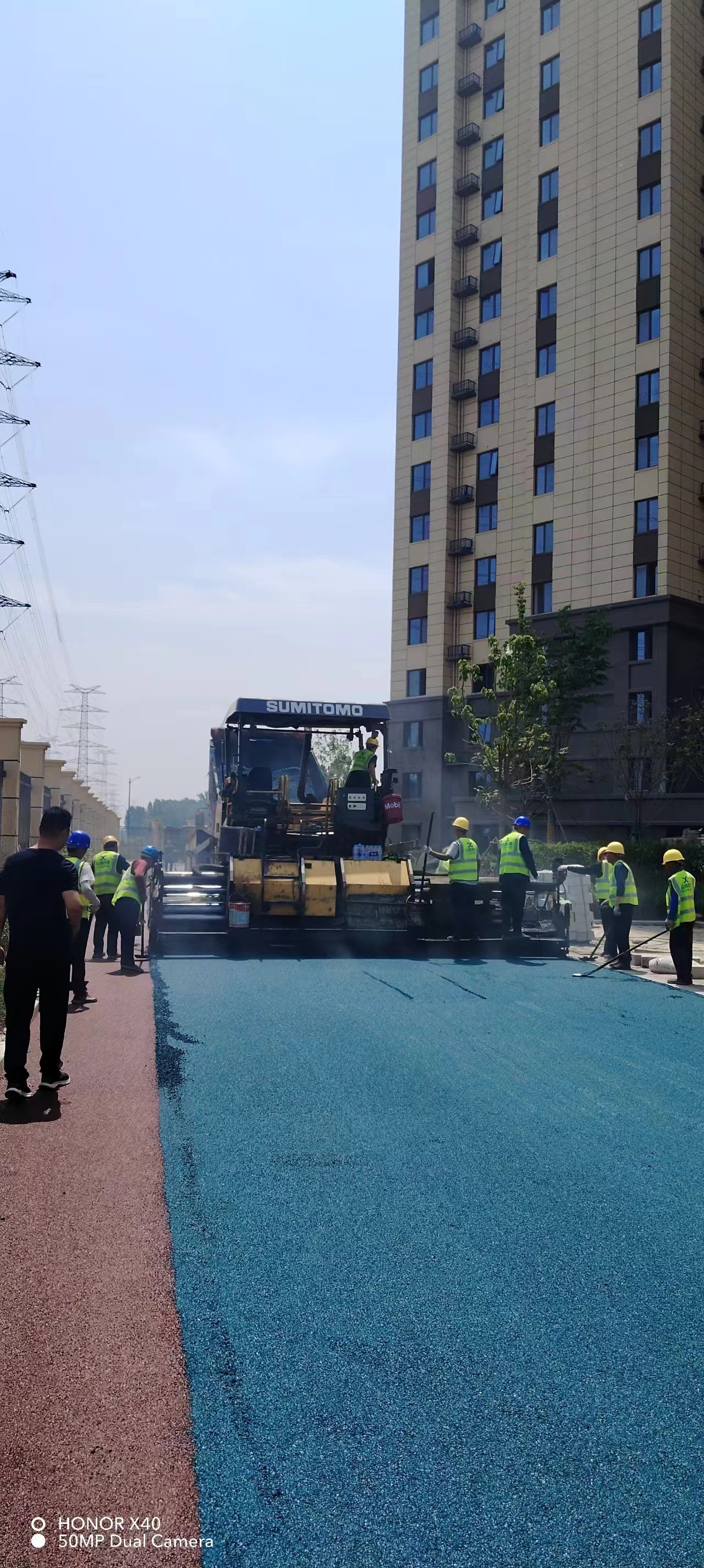

郑州彩色沥青路面施工

一、热拌彩色沥青混凝土的拌制郑州彩色沥青厂家

1、热拌彩色沥青混凝土的拌制方法与技术要求与普通沥青混凝土基本相同。郑州彩色沥青厂家

2、在生产彩色沥青混凝土之前，应将拌缸清洗干净，胶结料输送管线应另行设置，以防止原有黑色沥青污染。郑州彩色沥青厂家

3、为了不影响COLOURKS SS明色沥青的使用品质，在施工拌和之前，当储藏天数小于7天时储存温度应控制在140-150℃，当储藏天数大于7天时储存温度应控制在100-120℃或者常温，把胶结料冷却硬化到常温，用燃烧器再加热时，为了防止胶结料局部受热，到储藏胶结料的一半溶解之前，请采用间隔时间方式进行加热。(例如：2小时升温，1小时灭火)。郑州彩色沥青厂家

4、彩色沥青胶结料的`施工温度宜通过在 135℃及 175℃条件下测定粘度-温度曲线确定。缺乏粘温曲线数据时，可参照以下范围选择：COLOURKS SS-Ⅰ彩色沥青胶结料加热温度 150～160℃， 石料加热温度 170～180℃，拌和温度160～175℃，出料温度 155～165℃，摊铺温度不低于145℃，初压温度135～150℃，碾压终了温度不低于85℃。郑州彩色沥青厂家COLOURKSSS-II彩色沥青胶结料加热温度 160～170℃， 石料加热温度 175～185℃，拌和温度170～180℃，出料温度 165～175℃，摊铺温度不低于155℃，初压温度155～165℃，碾压终了温度不低于90℃。郑州彩色沥青厂家

5、为使颜料分布均匀，应合理确定拌和时间。拌和时间一般要比普通沥青混凝土增加10～15s。郑州彩色沥青厂家

6、严格控制拌和温度和拌和时间。每盘料拌和温度差异小于5℃，拌和时间差异小于3s。郑州彩色沥青厂家

郑州沥青路面摊铺施工
