郑州改性沥青路面施工要点：高温抗车辙的“强化方案”
作者：超级管理员时间：2025-10-10浏览：33
信息摘要：
郑州改性沥青路面施工要点：高温抗车辙的“强化方案”改性沥青是在普通石油沥青中加入聚合物改性剂（如SBS、SBR），通过物理或化学作用提升沥青的高温稳定性、低温抗裂性与耐久性，尤其适用于郑州等夏季高温地区的主干道、交叉口等车流量大、荷载集中的路段。其施工工艺与普通沥青路面相似，但需在原材料、拌和、摊铺、碾压等环节进行特殊控制。郑州沥青搅拌站原材料方面，改性剂的选择与掺量是关键。SBS（苯乙烯-丁二烯-苯乙烯嵌段共聚物）改性剂是目前应用最广的类型，掺量通常为3%-5%，需选用粒径≤5mm的颗粒状改性剂，确保与沥青充分融合。改性沥青的技术指标需满足：针入度（25℃）40-60（0.1mm），软化点≥60℃，延度（5℃）≥20cm，高温稳定性显著优于普通沥青，能有效抵抗夏季高温下车辙的产生。郑州沥青搅拌站拌和环节需延长拌和时间，确保改性剂与沥青均匀混合。改性沥青的加热温度需提升至160-170℃，骨料加热温度180-190℃，比普通沥青高10-20℃；拌和时间比普通沥青混合料增加5-10秒，干拌时间10-15秒，湿拌时间30-40秒，避免出现改性剂团聚现象，确保混合料均匀一致。郑州沥青搅拌站摊铺与碾压阶段需提高温度控制标准。改性沥青混合料出场温度170-185℃，摊铺温度不低于160℃，初压温度不低于150℃，复压温度不低于130℃，终压温度不低于100℃，均高于普通沥青混合料，这是因为改性沥青黏度大，需更高温度保证施工和易性。碾压时可适当增加复压遍数，选用重型压路机（如14吨双钢轮压路机），确保压实度达到97%以上。...
郑州改性沥青路面施工要点：高温抗车辙的“强化方案”
改性沥青是在普通石油沥青中加入聚合物改性剂（如SBS、SBR），通过物理或化学作用提升沥青的高温稳定性、低温抗裂性与耐久性，尤其适用于郑州等夏季高温地区的主干道、交叉口等车流量大、荷载集中的路段。其施工工艺与普通沥青路面相似，但需在原材料、拌和、摊铺、碾压等环节进行特殊控制。郑州沥青搅拌站
原材料方面，改性剂的选择与掺量是关键。SBS（苯乙烯-丁二烯-苯乙烯嵌段共聚物）改性剂是目前应用最广的类型，掺量通常为3%-5%，需选用粒径≤5mm的颗粒状改性剂，确保与沥青充分融合。改性沥青的技术指标需满足：针入度（25℃）40-60（0.1mm），软化点≥60℃，延度（5℃）≥20cm，高温稳定性显著优于普通沥青，能有效抵抗夏季高温下车辙的产生。郑州沥青搅拌站
拌和环节需延长拌和时间，确保改性剂与沥青均匀混合。改性沥青的加热温度需提升至160-170℃，骨料加热温度180-190℃，比普通沥青高10-20℃；拌和时间比普通沥青混合料增加5-10秒，干拌时间10-15秒，湿拌时间30-40秒，避免出现改性剂团聚现象，确保混合料均匀一致。郑州沥青搅拌站

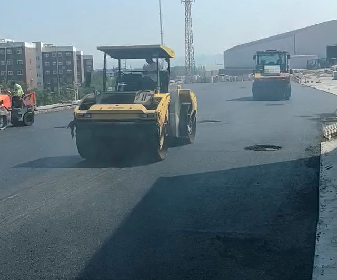

摊铺与碾压阶段需提高温度控制标准。改性沥青混合料出场温度170-185℃，摊铺温度不低于160℃，初压温度不低于150℃，复压温度不低于130℃，终压温度不低于100℃，均高于普通沥青混合料，这是因为改性沥青黏度大，需更高温度保证施工和易性。碾压时可适当增加复压遍数，选用重型压路机（如14吨双钢轮压路机），确保压实度达到97%以上。
郑州沥青路面施工
